服务器汇聚方案

1. 服务器拨号

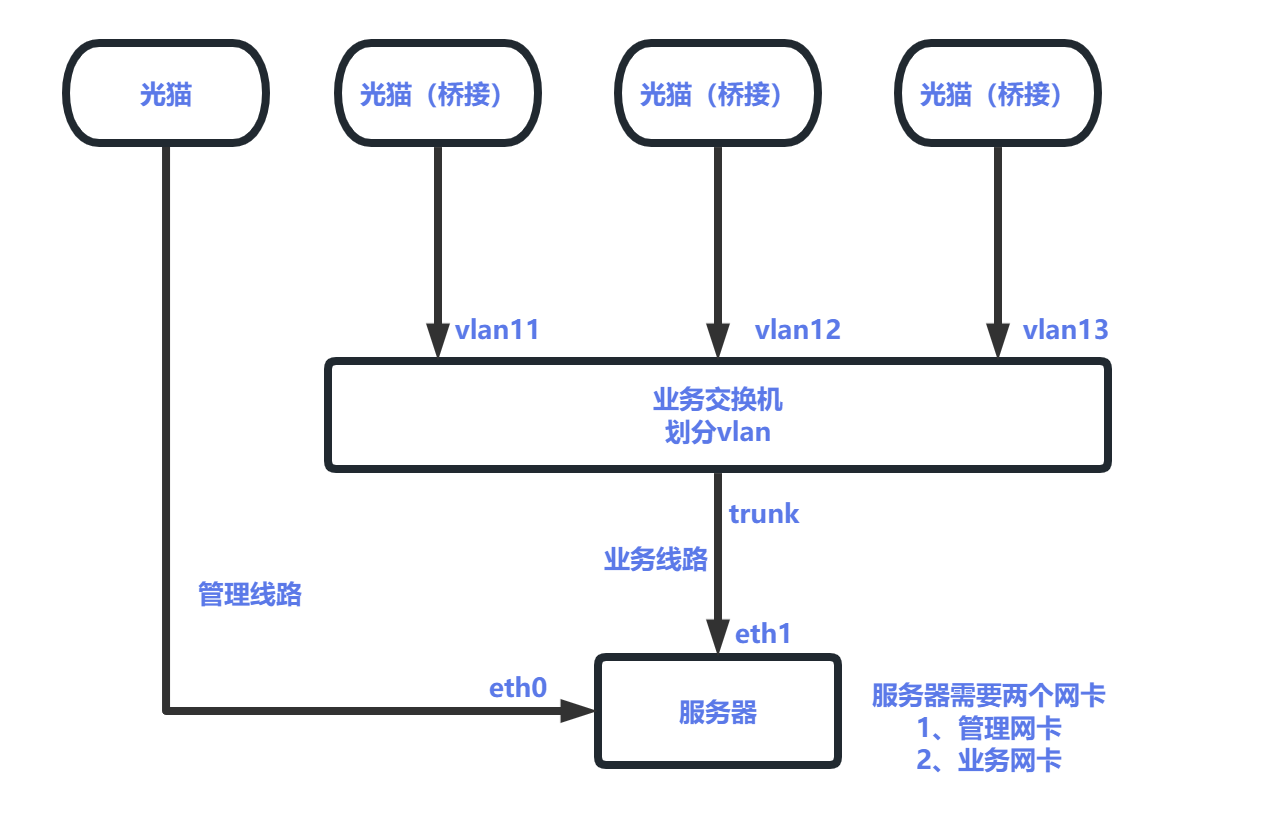

1.1 服务器拨号（单业务网卡）

1.1.1 网络拓扑

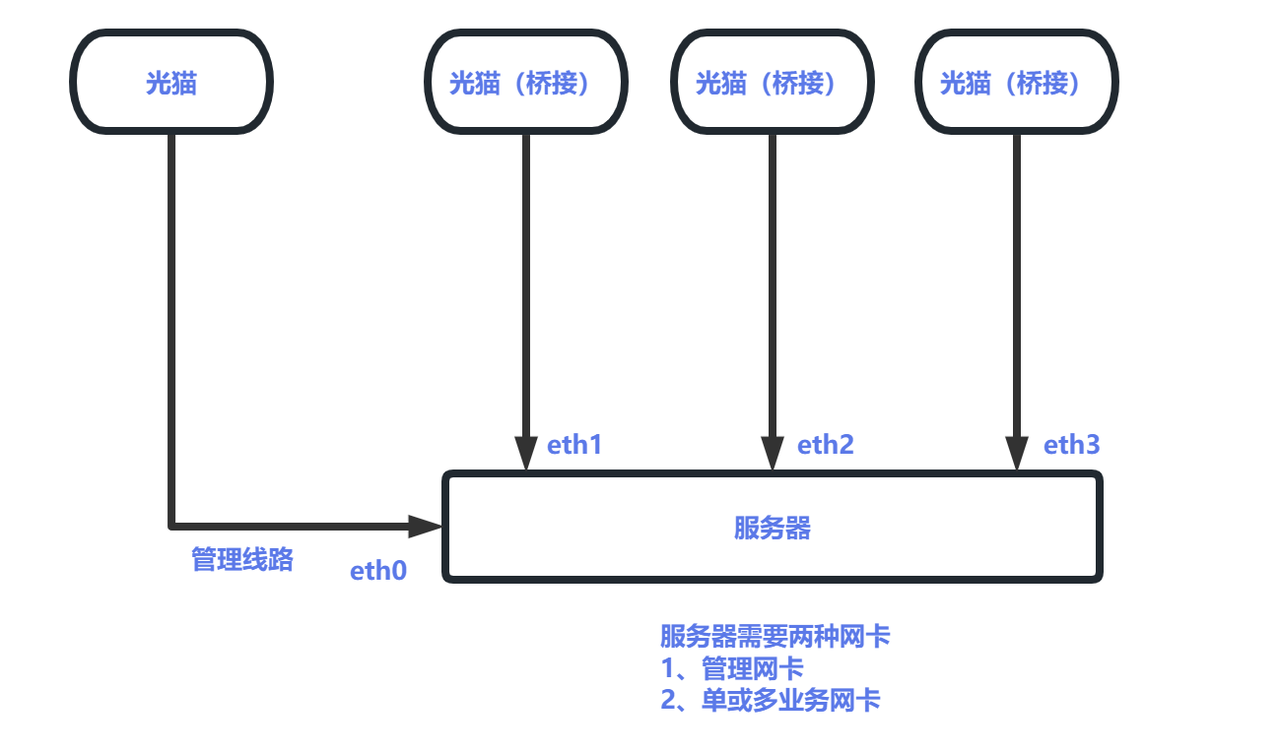

1.2 服务器拨号（多业务网卡）

1.2.1 网络拓扑

1.3 服务器汇聚说明

1.3.1 管理线路需要能上网，运营商不限

1.3.2 光猫接交换机端口需要划分 VLAN，建议 VLAN ID 从 101 开始，服务器接交换机端口要设置为 Trunk 口

2. 专线汇聚

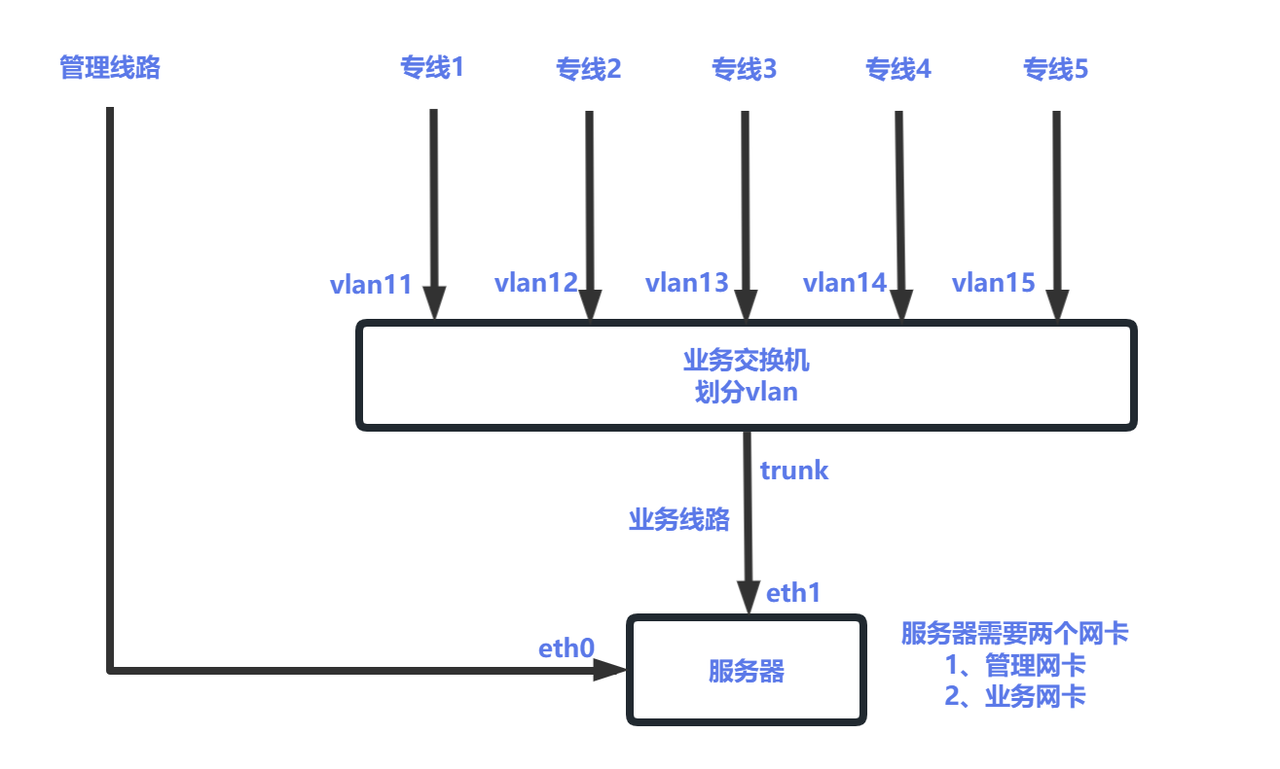

2.1 专线汇聚（单业务网卡）

2.1.1 网络拓扑

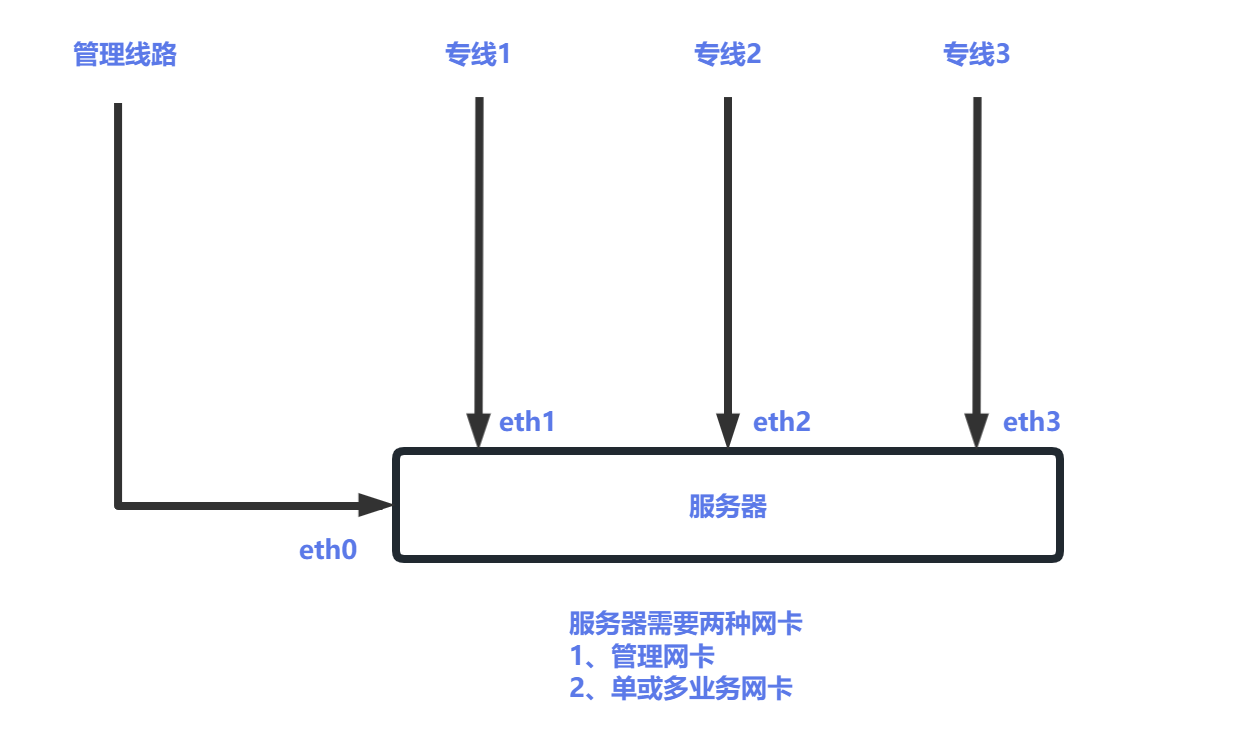

2.2 专线汇聚（多业务网卡）

2.2.1 网络拓扑

2.3 专线汇聚说明

2.3.1 管理线路需要能上网，运营商不限

2.3.2 专线接交换机端口需要划分 VLAN，服务器接交换机端口要设置为 Trunk 口

3. 交换机设置命令

3.1 设置 VLAN

以华为交换机演示：

system-view                # 进入交换机的全局配置模式
interface GigabitEthernet 1/0/1   # 进入接口配置模式
port link-type access      # 将端口设置为访问模式
port default vlan 11       # 指定 VLAN ID 为 11
save                       # 保存配置
quit                       # 退出接口配置模式和全局配置模式

3.2 设置交换机端口为 Trunk

以华为交换机演示：

system-view                # 进入交换机的全局配置模式
interface GigabitEthernet 1/0/2   # 进入接口配置模式
port link-type trunk       # 将端口设置为 Trunk 模式
port trunk allow-pass vlan all    # 允许通过所有的 VLAN
save                       # 保存配置
quit                       # 退出接口配置模式和全局配置模式
