../../../images/server/raid/lc/浪潮服务器 RAID 配置指南

本文档涵盖../../../images/server/raid/lc/浪潮服务器多种 RAID 控制器的配置方法，请根据实际硬件选择对应章节。

一、Ctrl+H（2008IMR / 2108 / 2208）

基本信息

配置步骤

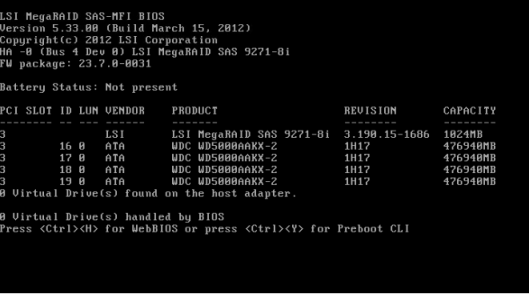

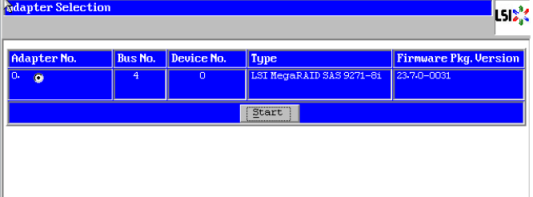

步骤 1：进入配置界面

启动 → 按 Ctrl+H → 点击 Start。

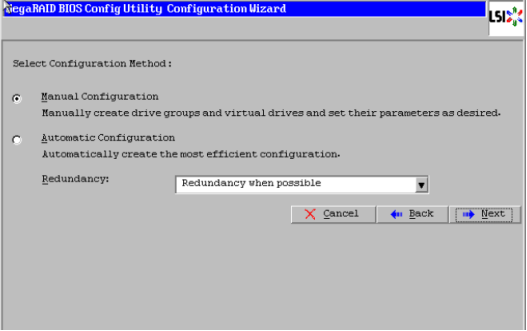

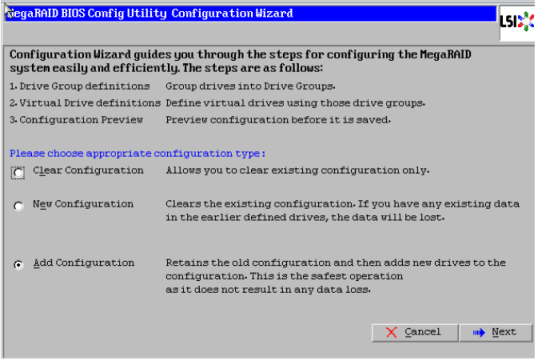

步骤 2：选择配置方式

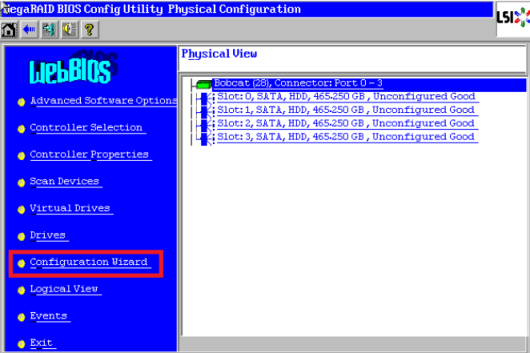

选择 Configuration Wizard → Add Configuration → Manual。

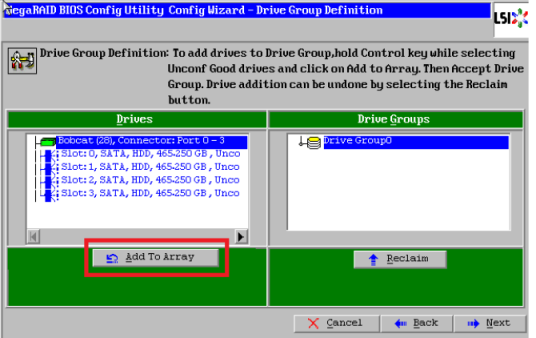

步骤 3：选择硬盘并添加到阵列组

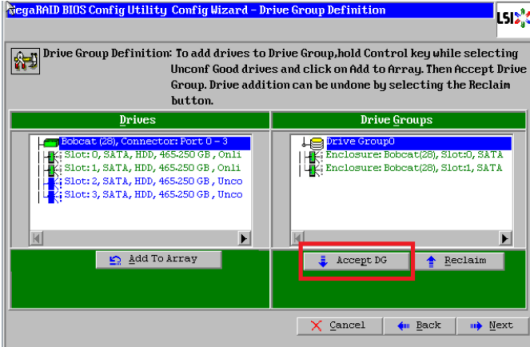

选盘 → Add To Array → Accept DG。

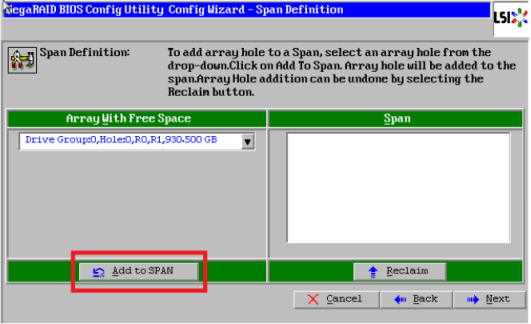

步骤 4：添加 SPAN

Add To SPAN。

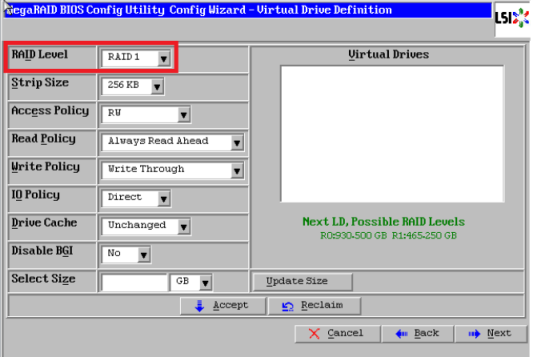

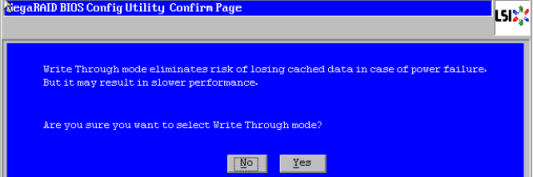

步骤 5：设置 RAID 参数

设置 RAID Level 和 Size。

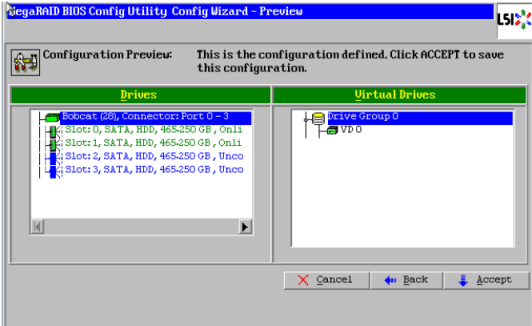

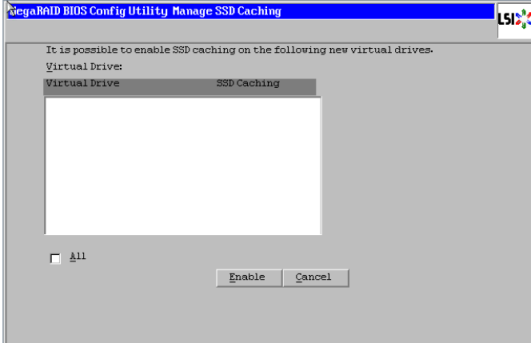

步骤 6：确认并保存

Accept → Yes 保存 → 初始化选 Yes。

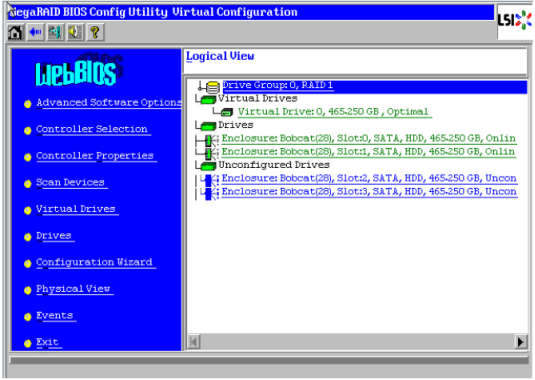

步骤 7：验证状态

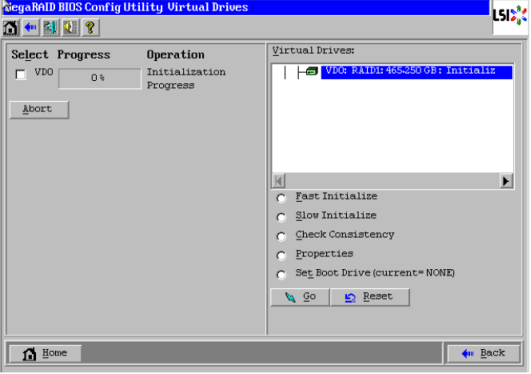

完成后阵列状态为 Optimal（绿色）。

二、Ctrl+C（2008IR / 3008IR / 2308）

基本信息

配置步骤

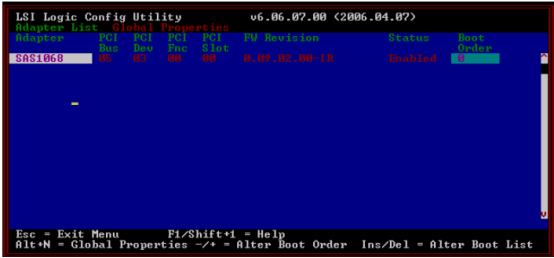

步骤 1：进入配置界面

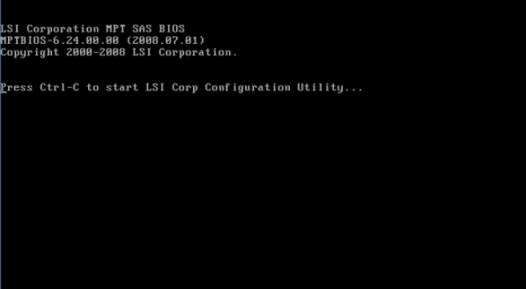

启动 → 按 Ctrl+C。

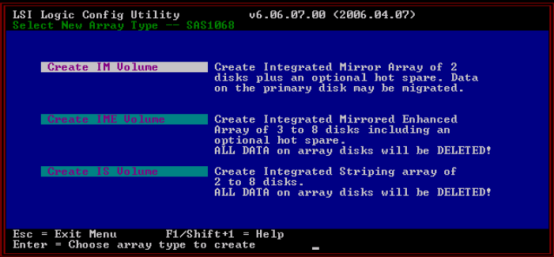

步骤 2：创建 IM Volume

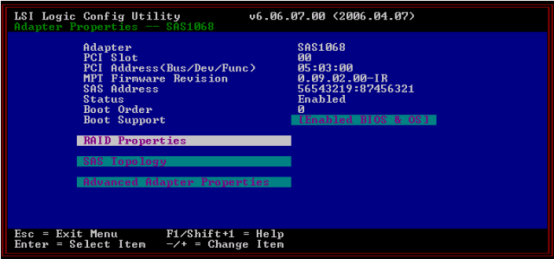

选择 RAID Properties → Create IM Volume。

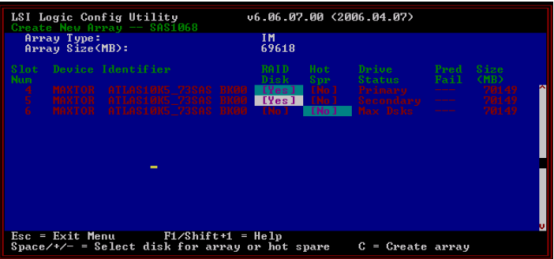

步骤 3：选择硬盘

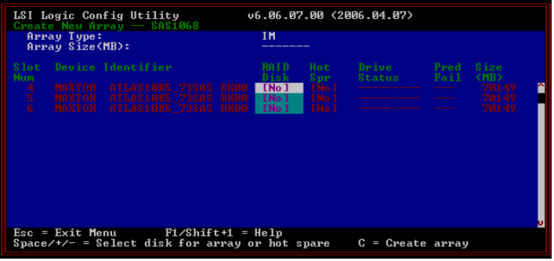

选择 2 块硬盘 → 空格键设置 RAID Disk = Yes。

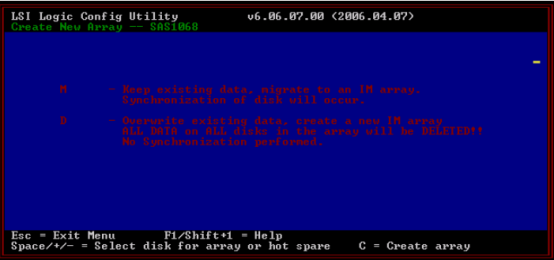

步骤 4：选择数据保留方式

系统提示选择：

• M：保留主盘数据（同步）
• D：清空数据（全新阵列）

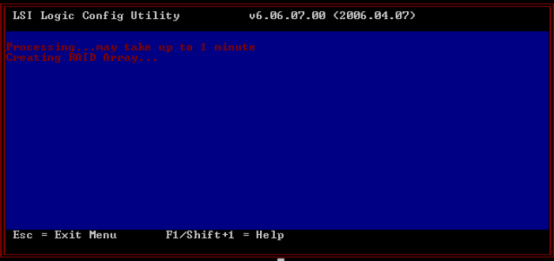

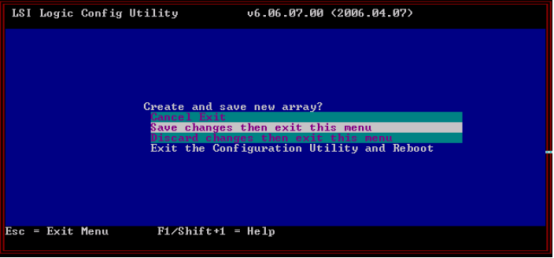

步骤 5：保存配置

按 C → Save changes then exit this menu。

三、Ctrl+R（3008IMR / 9361 / 9364）

基本信息

配置步骤

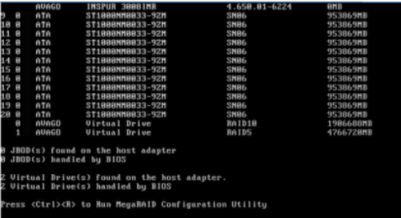

步骤 1：进入配置界面

启动 → 按 Ctrl+R。

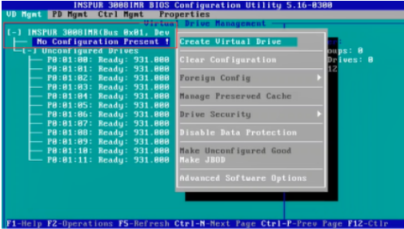

步骤 2：创建虚拟磁盘

高亮目标行 → F2 → Create Virtual Drive。

步骤 3：选择 RAID 级别

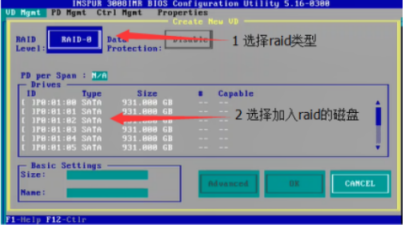

选择 RAID 级别。

步骤 4：选择硬盘

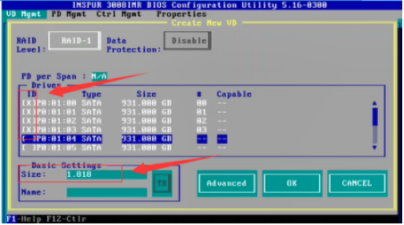

空格键选盘（× = 已选中）。

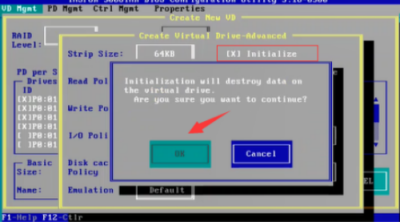

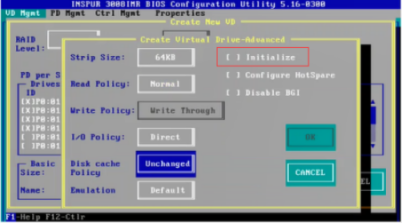

步骤 5：设置参数

设置大小 / 名称；进入 Advanced 可选 Initialize（⚠️ 会清空数据）。

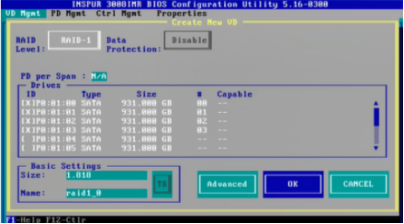

步骤 6：确认创建

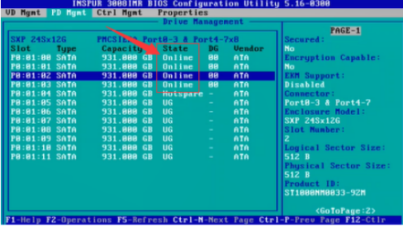

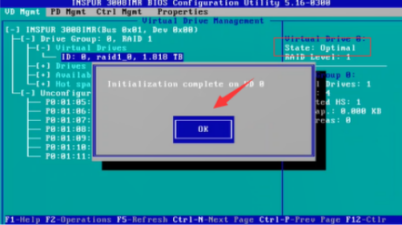

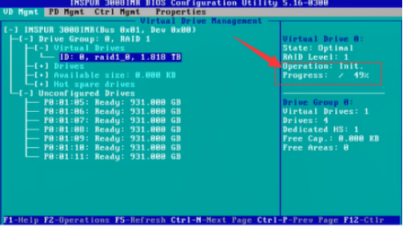

连续点击 OK → 等待进度条完成 → 状态变为 Optimal。

四、Ctrl+A（PM8060 / 8068 / 6805）

基本信息

配置步骤

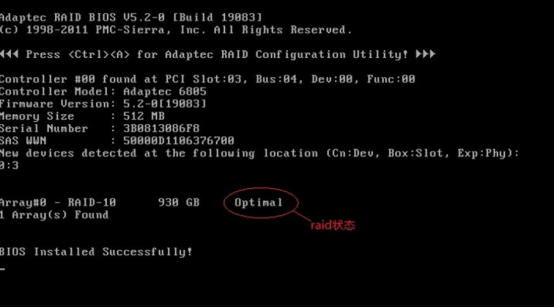

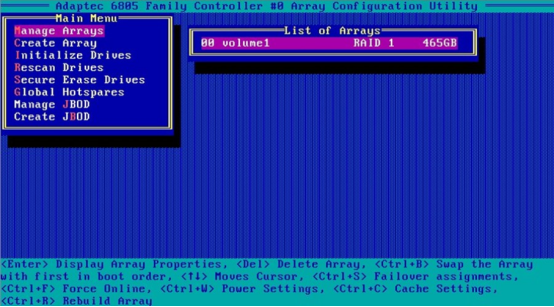

步骤 1：进入配置界面

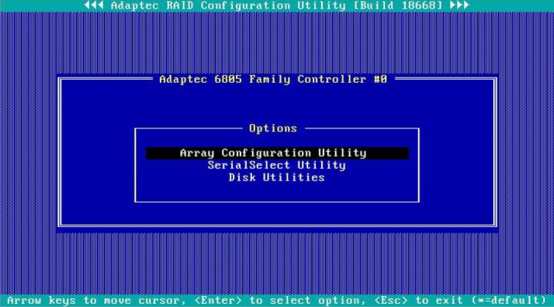

启动 → 按 Ctrl+A → 进入 Array Configuration Utility。

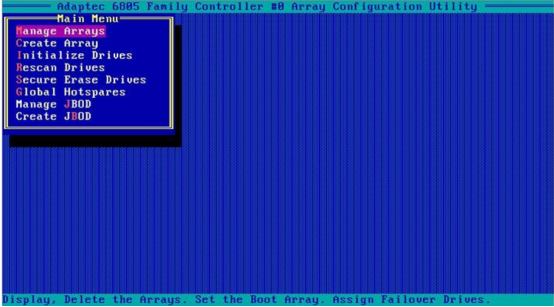

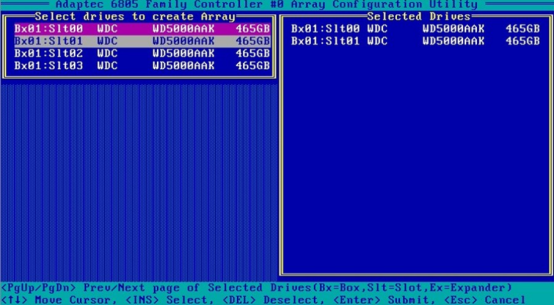

步骤 2：创建 Array

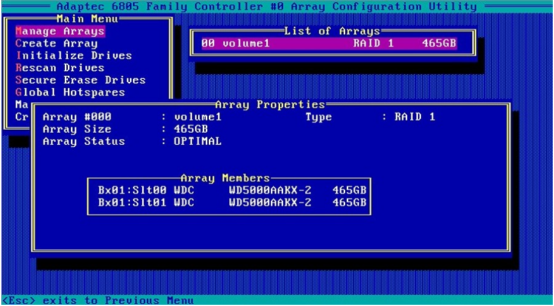

选择 Create Array → 选盘。

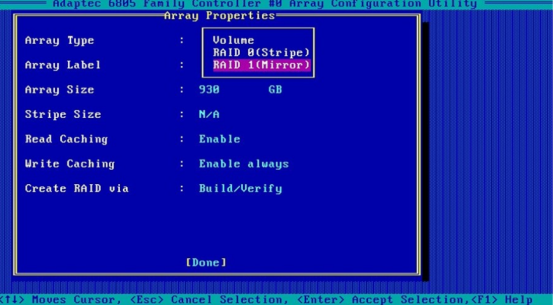

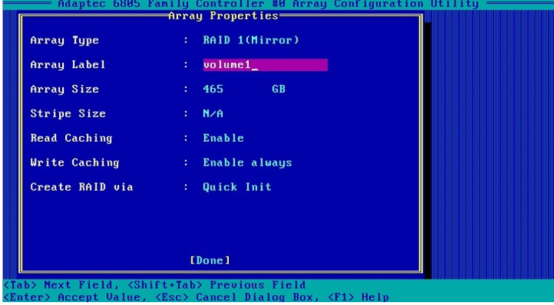

步骤 3：设置 Array 参数

设置 RAID Level、Array Label、Size。

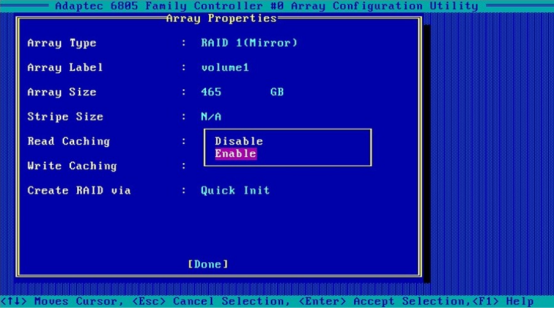

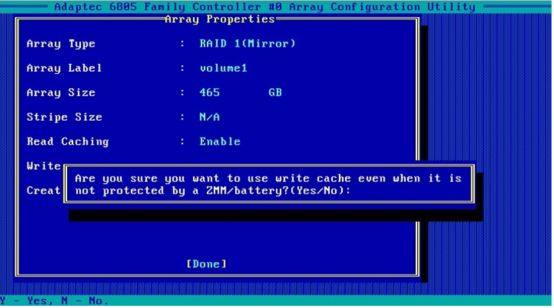

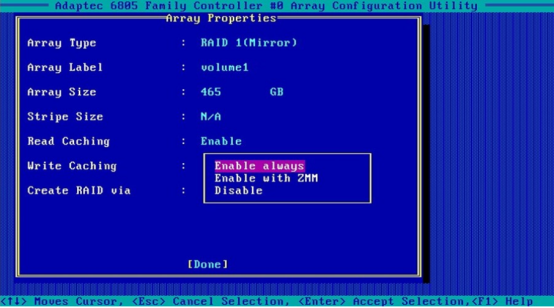

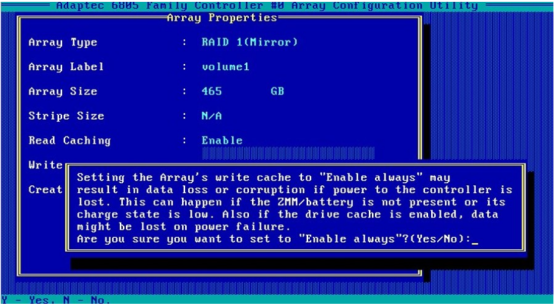

步骤 4：设置缓存策略

配置缓存策略：

• Read Caching: Enabled（默认）
• Write Caching: Enable always → 输入 Y 确认两次

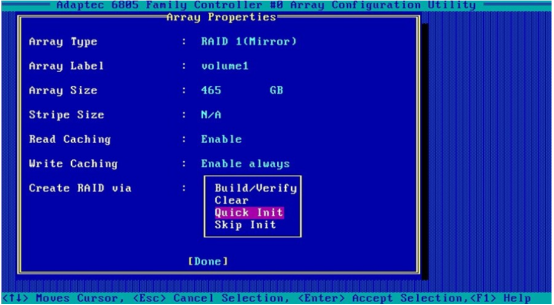

步骤 5：完成创建

选择 Quick Init（推荐）→ Done。

五、Ctrl+I（Intel 主板 RAID）

基本信息

配置步骤

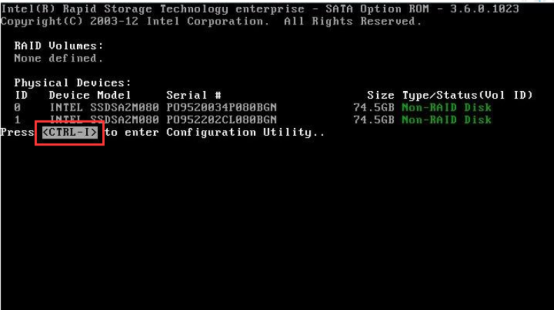

步骤 1：进入 RAID 配置

启动 → 按 Ctrl+I。

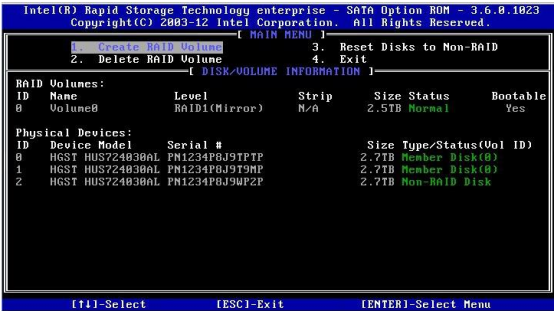

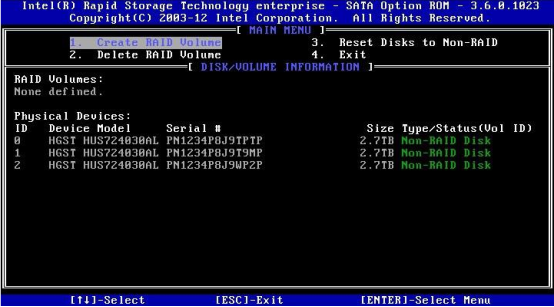

步骤 2：创建 RAID 卷

选择 Create RAID Volume。

步骤 3：设置 RAID 级别

设置 RAID Level（可选 0/1/5）。

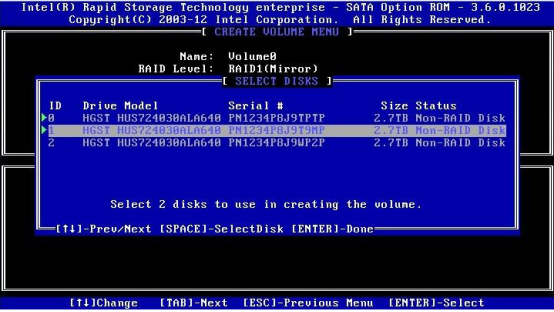

步骤 4：选择硬盘

进入 Disks → 空格键选择硬盘。

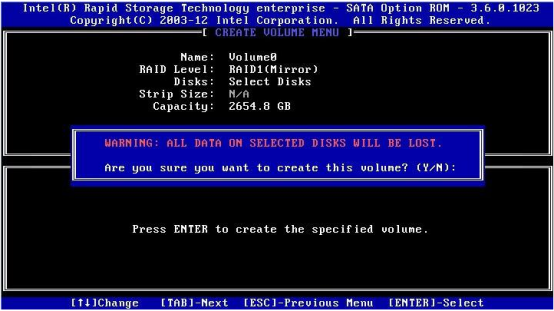

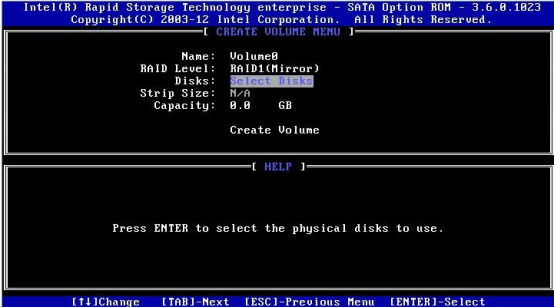

步骤 5：创建完成

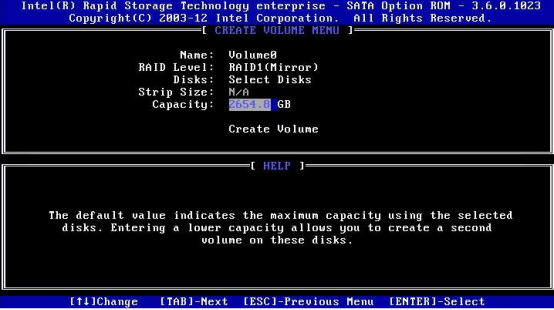

设置大小 → Create Volume → Y 确认。

六、Ctrl+M（LSI 1068E）

基本信息

配置步骤

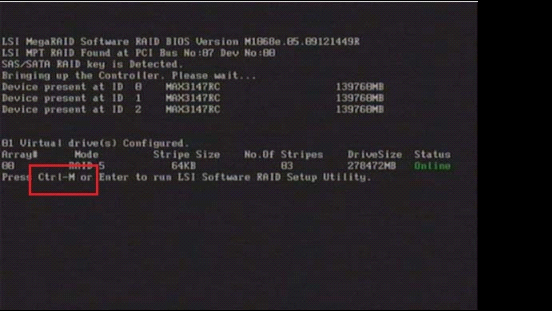

步骤 1：进入配置界面

启动 → 按 Ctrl+M。

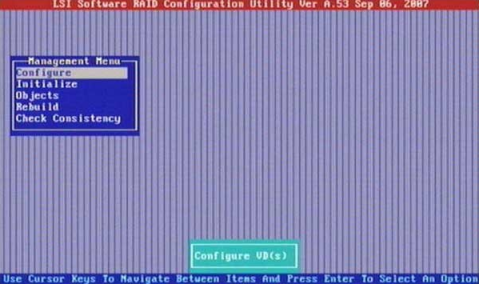

步骤 2：选择配置方式

选择 Configure → View/Add Configuration（⚠️ New 会清空所有 RAID！）。

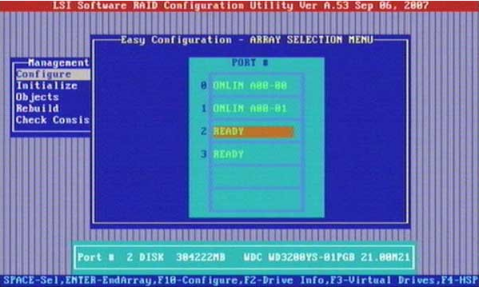

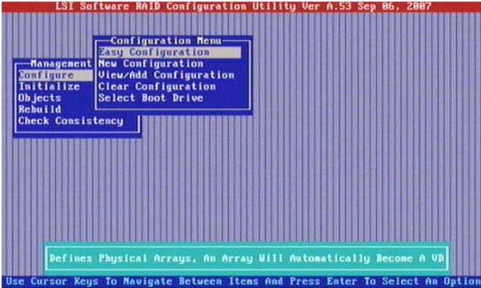

步骤 3：选择硬盘

空格键选择硬盘 → F10。

步骤 4：设置 RAID 参数

选择 RAID 级别；设置 DWC（写缓存）、RA（预读）→ 保持默认即可。

步骤 5：保存配置

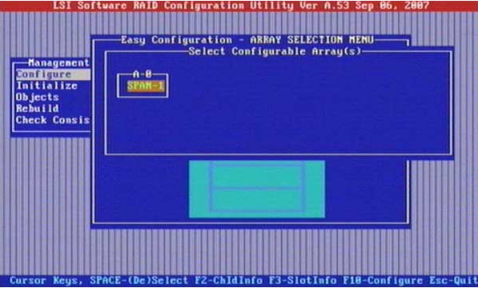

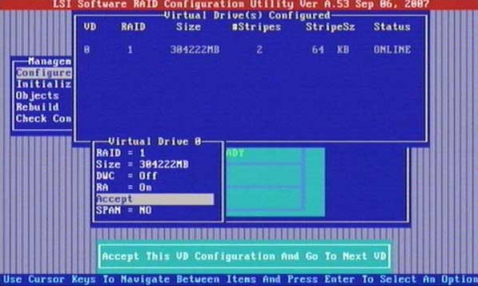

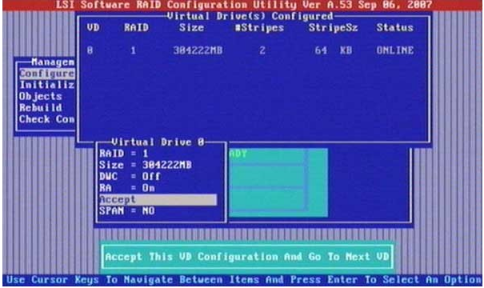

Accept → ESC → Yes 保存。
