IBM 服务器 ServeRAID MR 5000+ RAID 配置指南

基本信息

进入配置界面

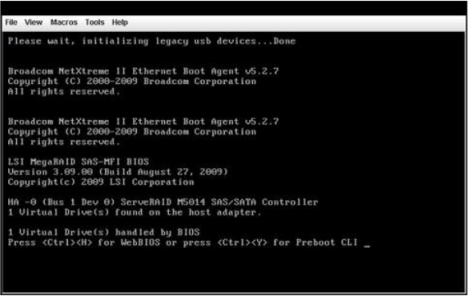

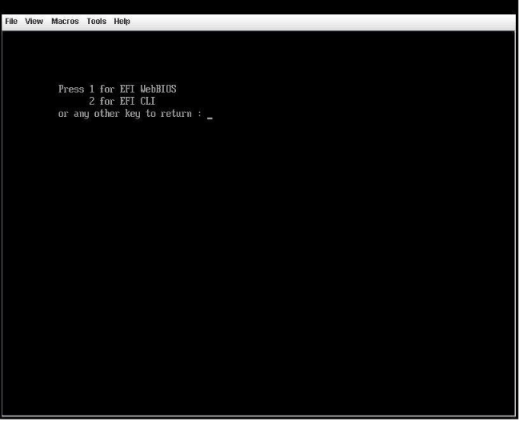

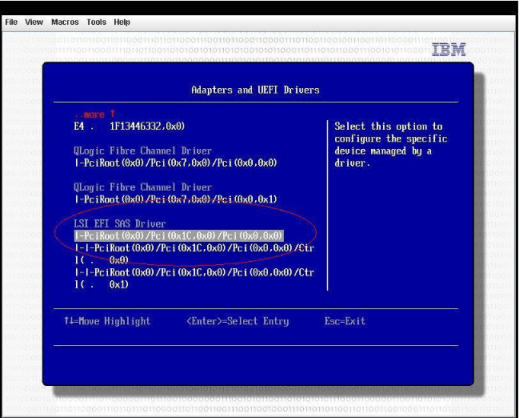

1. 开机 POST 过程中按 Ctrl+H，或通过 F1 → System Settings → Adapters → WebBIOS 进入

配置步骤

步骤 1：启动配置向导

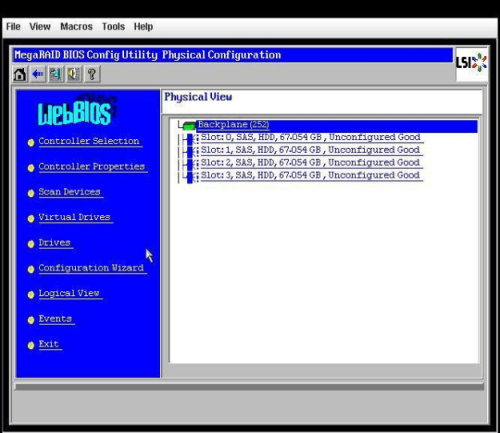

在 WebBIOS 主界面选择 Configuration Wizard。

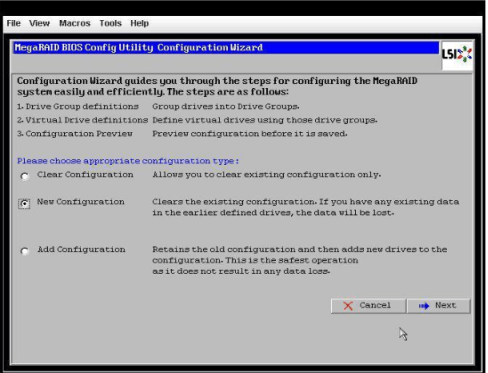

配置模式选择

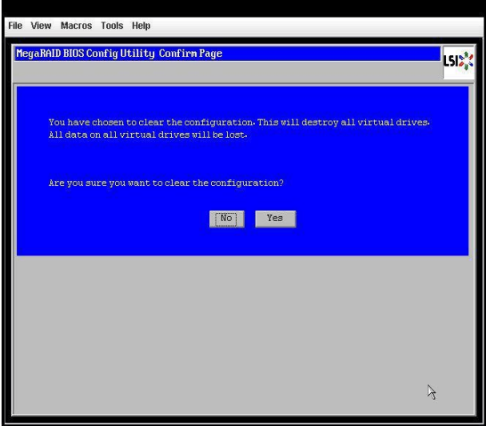

• New Configuration：清空所有现有 RAID 配置！（谨慎选择）
• Add Configuration：保留旧配置，新增 RAID

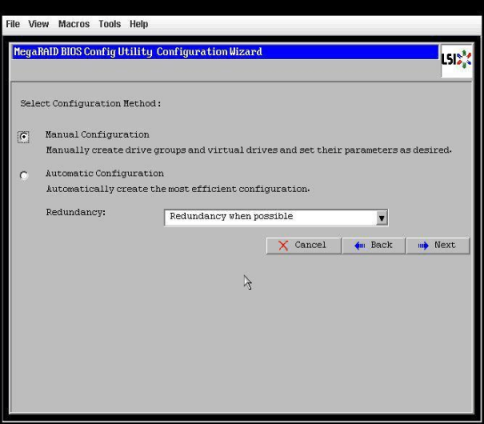

步骤 2：选择手动配置

选择 Manual Configuration 进行手动 RAID 配置。

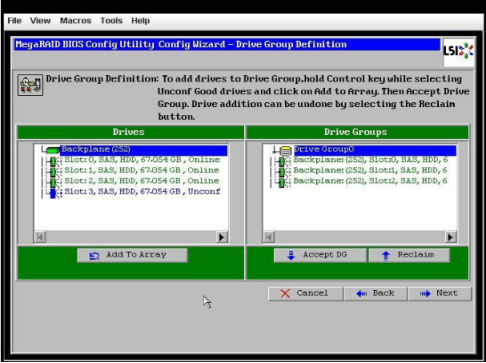

步骤 3：添加硬盘到阵列组

1. 在 Drives 区域选择要配置在阵列中的硬盘
2. 选中硬盘后，点击 Add To Array 添加到 Drive Groups

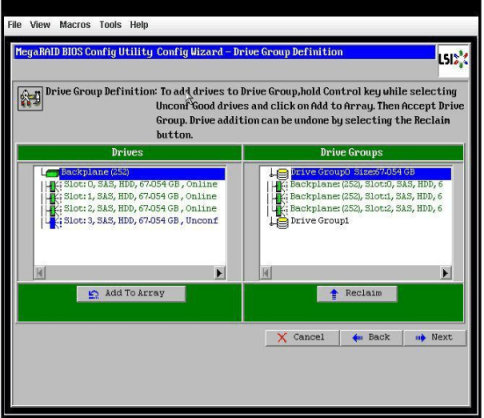

步骤 4：确认阵列组

选好后点击 Accept DG（Accept Drive Group）确认。

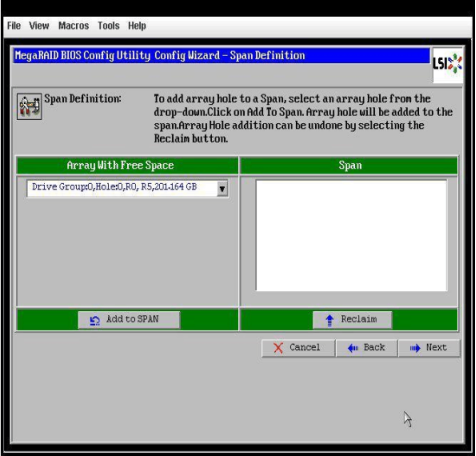

步骤 5：添加 SPAN

在 Array With Free Space 区域：

1. 选择已创建的 DG（Drive Group）
2. 点击 Add To SPAN

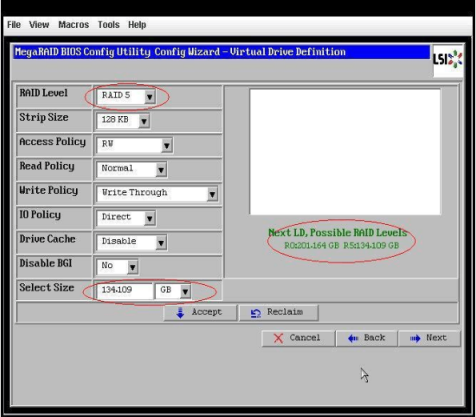

步骤 6：虚拟磁盘设置

配置 Virtual Disk 参数：

• RAID Level：选择所需的 RAID 级别
• Select Size：建议填写最大容量（单位 GB）

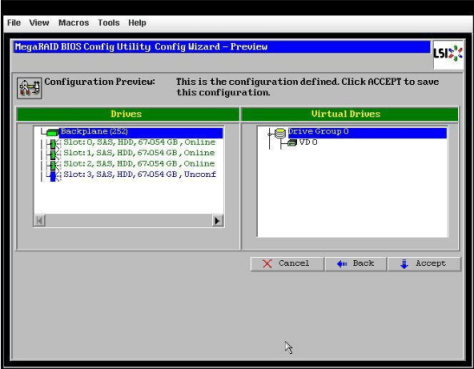

步骤 7：确认并保存

点击 Accept → 确认保存并初始化。

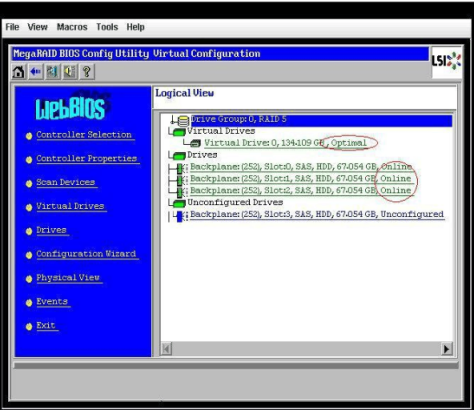

步骤 8：查看状态

进入 Logical View 查看 RAID 状态：

• 状态应为 Optimal
• 硬盘状态应为 Online
