软路由拨号方案

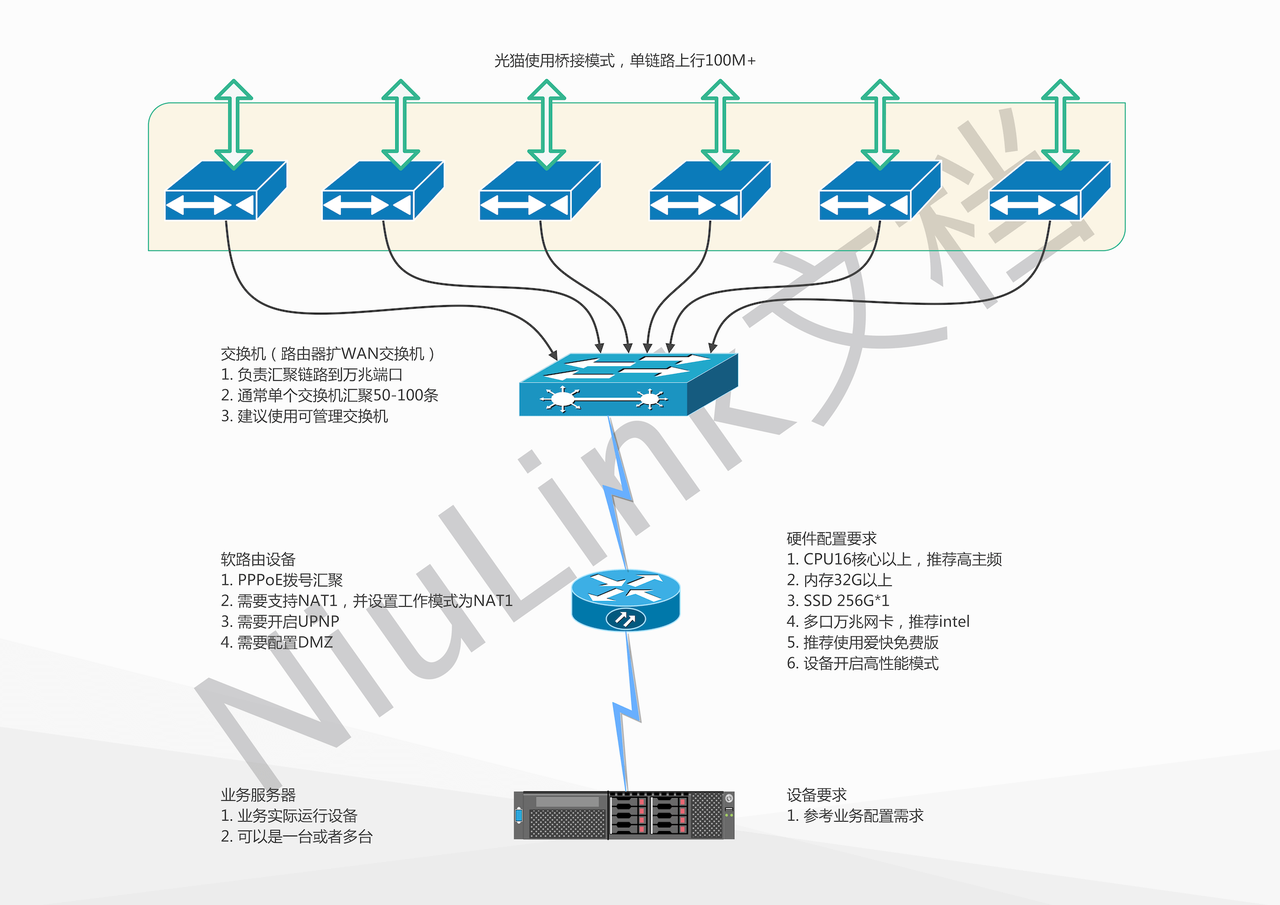

一、软路由拨号方案拓扑图

二、配置服务器

参考系统安装指引安装系统并配置服务器 IP 地址为 192.168.1.100，如果一台软路由下接多台服务器，可在软路由上设置多个 LAN 口，并设置服务器为其它网段的 IP，如：

• 192.168.2.100
• 192.168.3.100
• .....

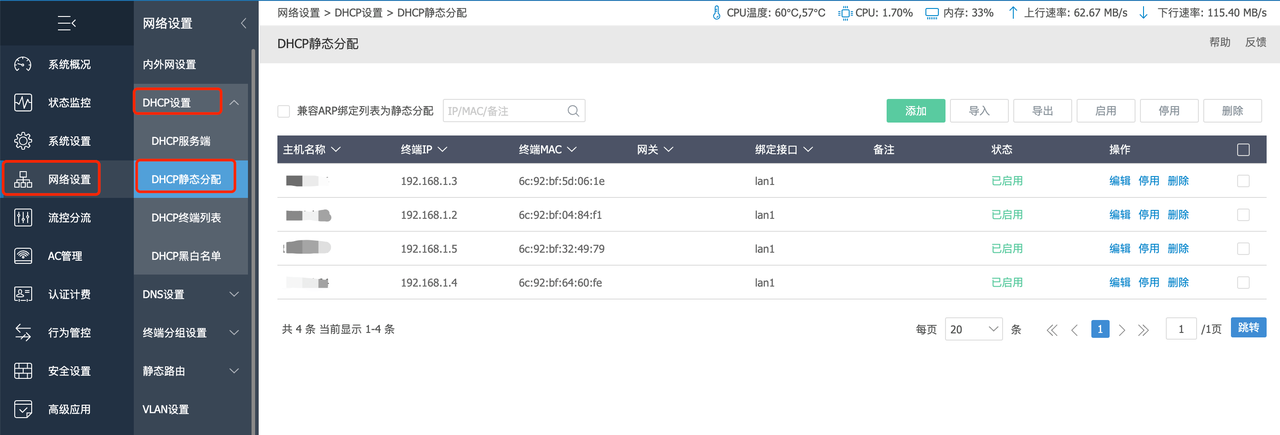

也可以多个设备在同一个网段下使用 DHCP 获取或配置静态地址，如使用 DHCP 请在 DHCP 静态分配中绑定地址分配，以免出现 DHCP 地址变动导致分流以及 DMZ 配置失效。

三、软路由配置案例（iKuai）

1. 配置说明

• 拨号配置
• 配置 NAT 类型为 NAT1
• UPNP 功能启用
• 开启 SNMP 服务端
• 配置分流策略 - 端口分流，如：
  • 服务器 192.168.1.100 对应 adsl001 ~ adsl010
  • 服务器 192.168.2.100 对应 adsl011 ~ adsl020
• 配置 DMZ 映射，注意 DMZ 映射链路应与分流策略链路对应，如：
  • 服务器 192.168.1.100 对应 adsl001 ~ adsl010
  • 服务器 192.168.2.100 对应 adsl011 ~ adsl020
• DNS 解析加速配置（可选）
• 备注：通常情况下业务服务器只需要配置 192.168.1.100 这一个 IP 地址，业务服务器到软路由只有一条物理链路，请注意分流链路以及 DMZ 链路是否一致，否则业务端口会出现异常

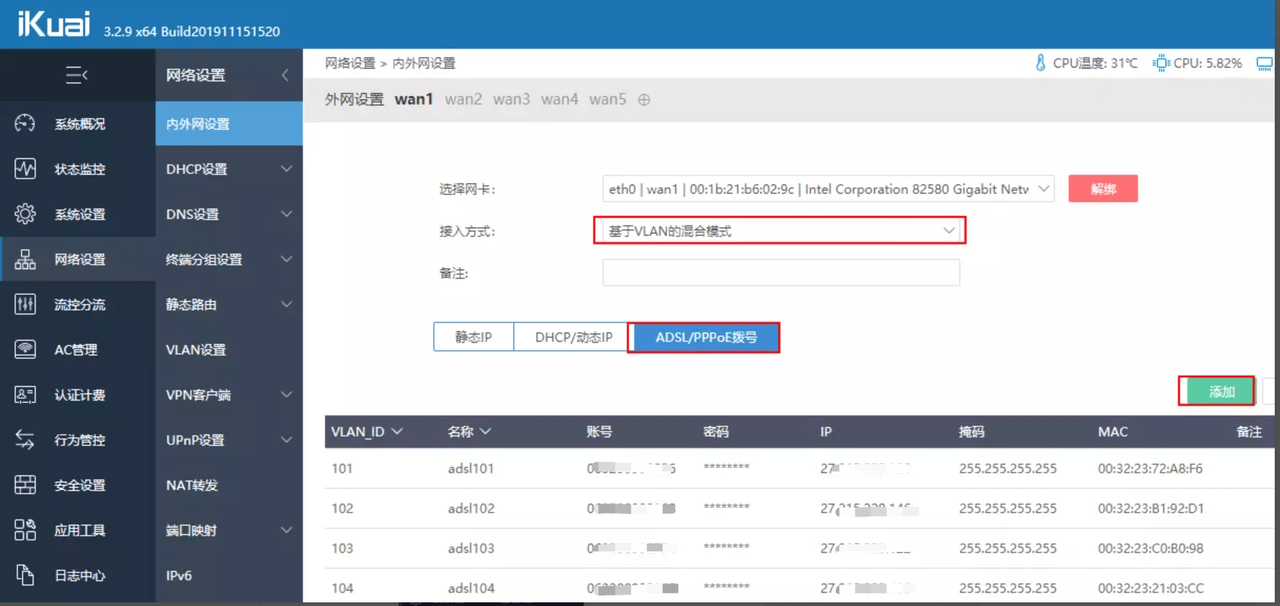

2. 拨号配置

软路由使用基于 VLAN 的混合模式拨号连网（如下图示），VLAN 号和光猫接入的 VLAN 号对应，在软路由上拨号连接网络，保证拨号账号使用对应的光猫连接网络（有些情况运营商会限制一个账号只能使用指定的线路拨号上网）。

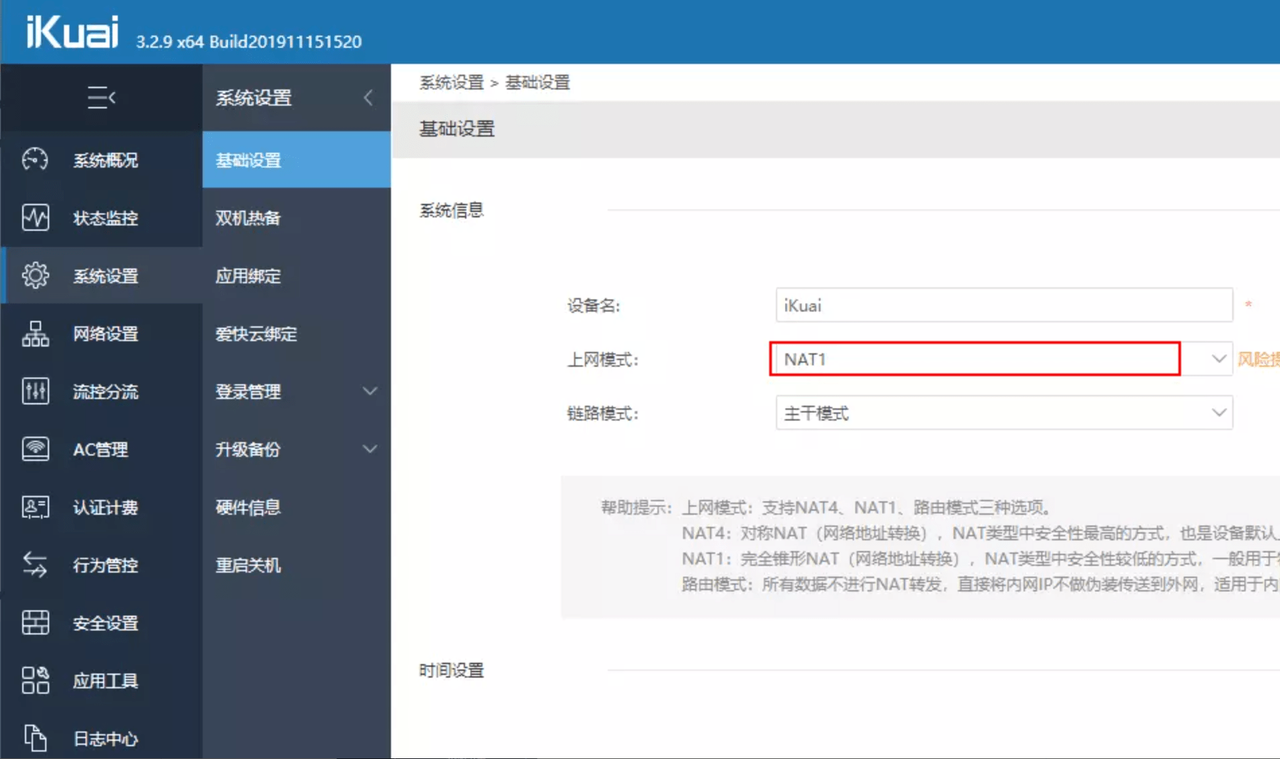

3. 设置上网模式为 NAT1

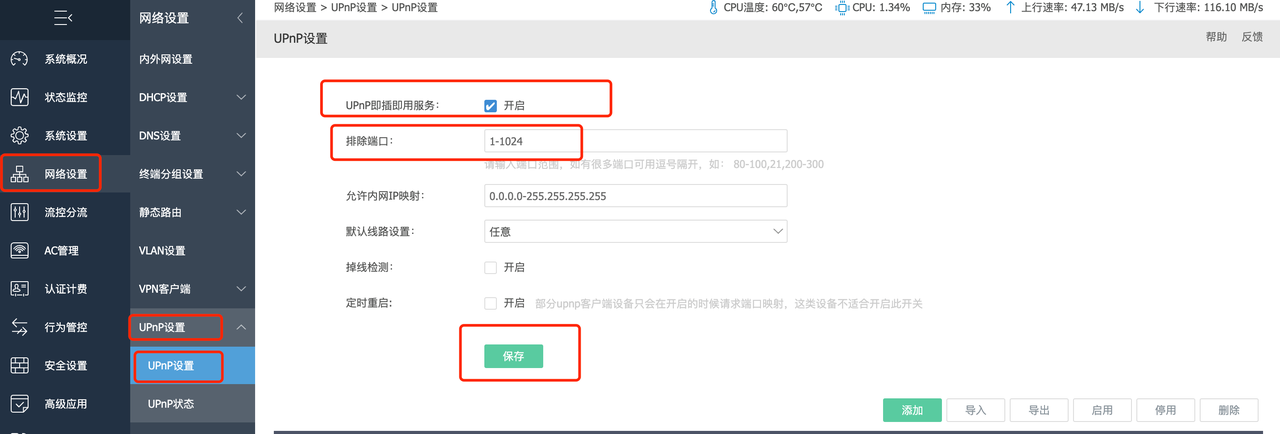

4. 启用 UPNP 功能

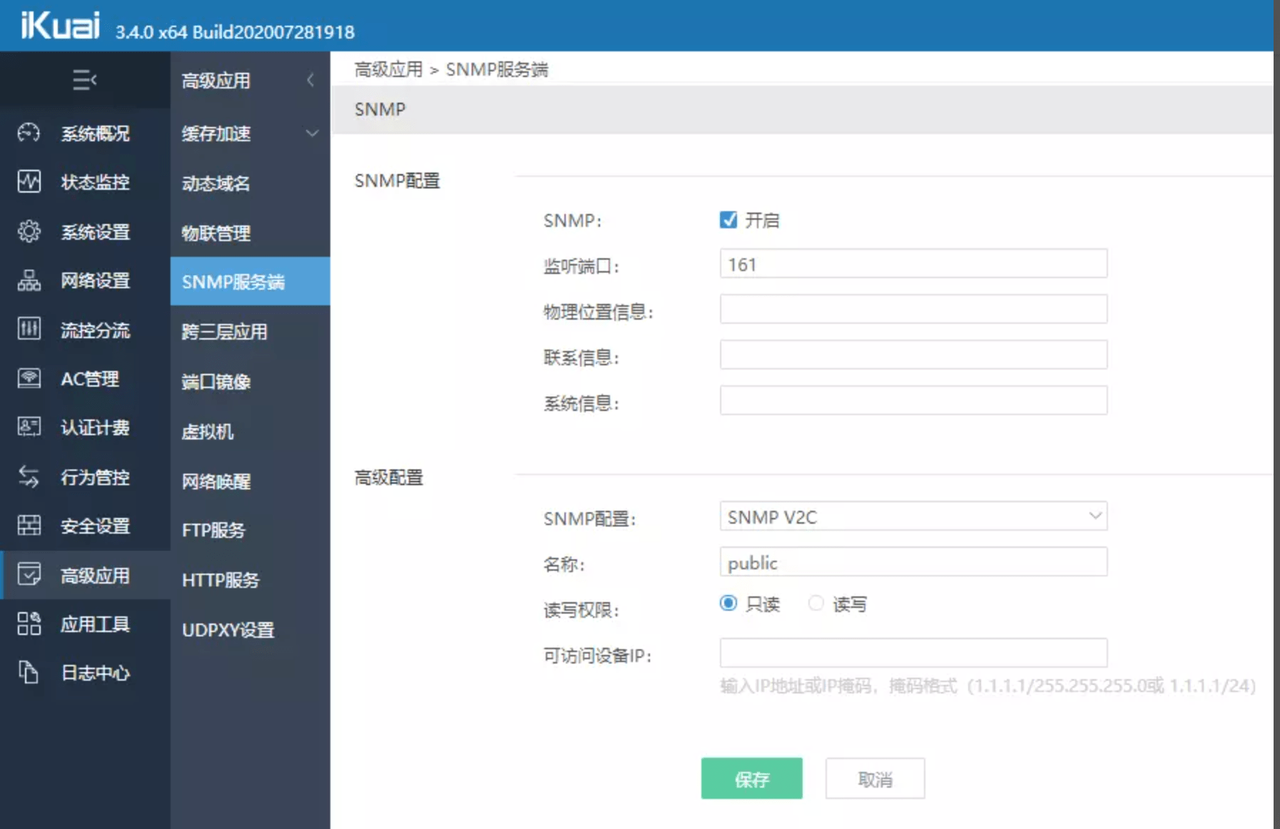

5. 开启 SNMP 服务端

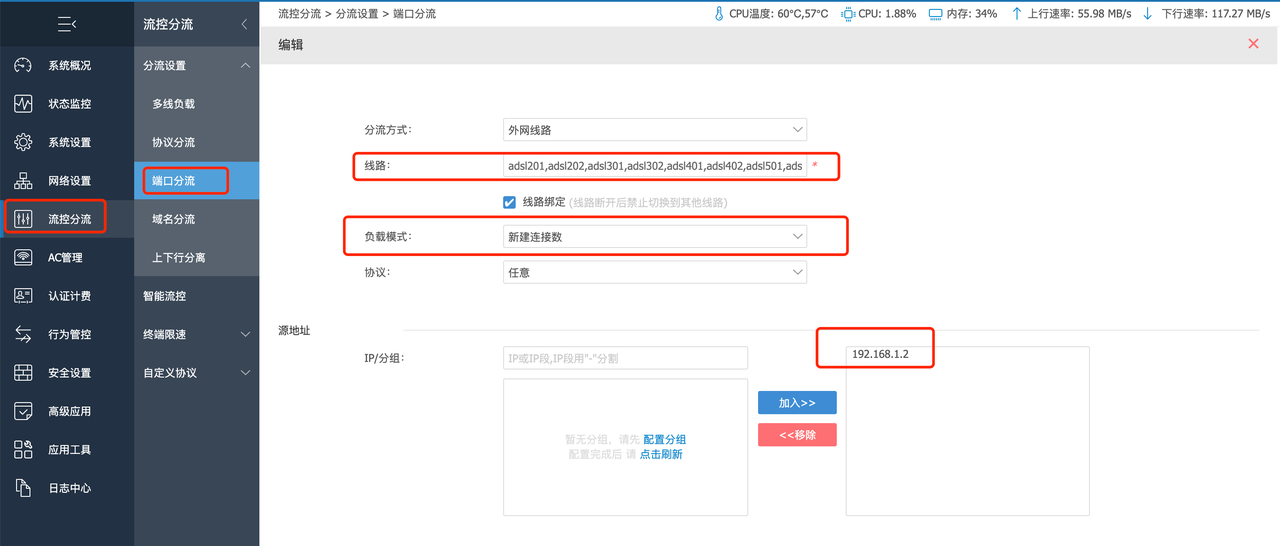

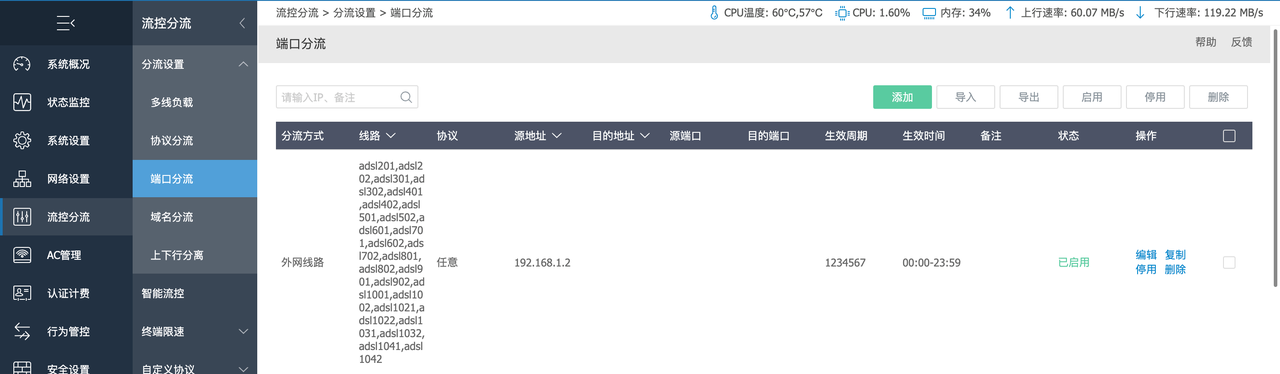

6. 配置分流策略

如果是一台软路由带一台服务器，请按照服务器 IP 以及端口链路情况设置分流策略，截图 IP 仅为示例，实际配置请按照服务器实际 IP 配置。

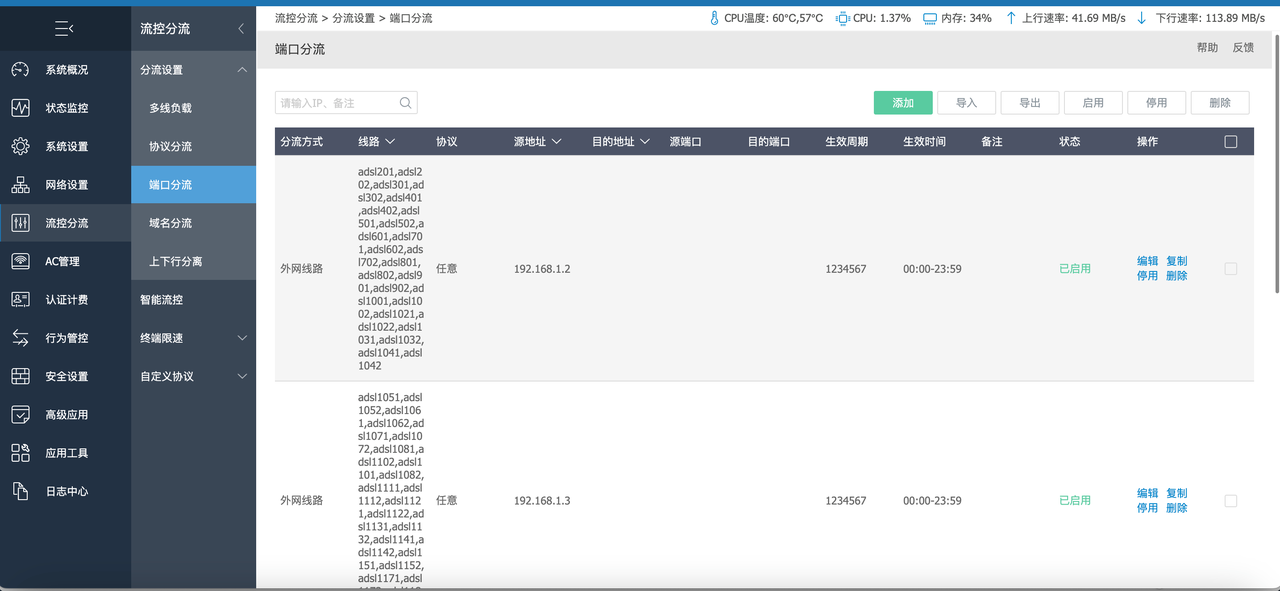

一台软路由带多台服务器配置完成后效果如下图：

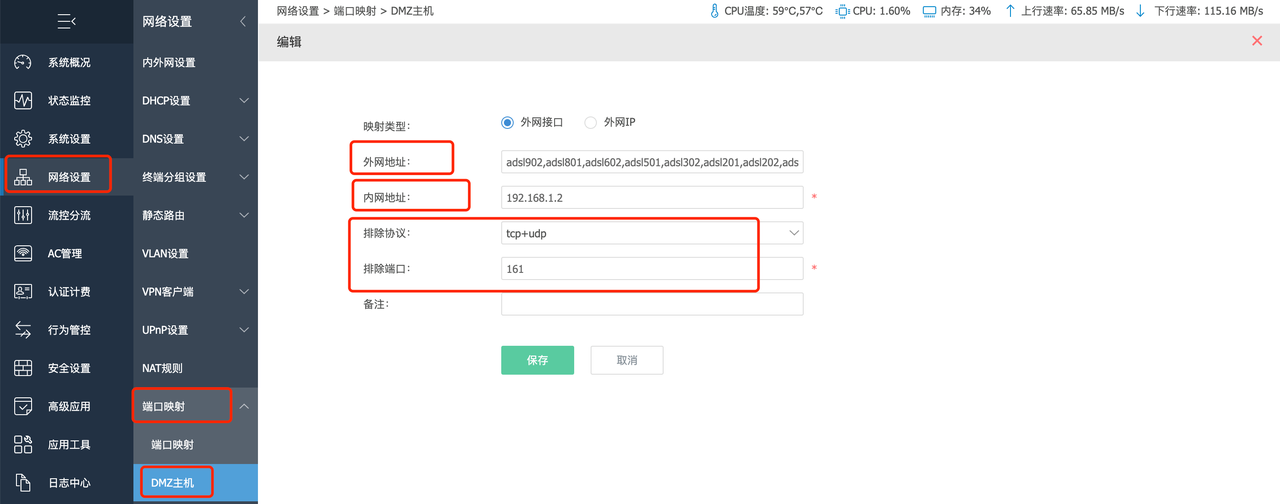

7. 配置 DMZ

配置分流时请主机记录每台设备对应的 IP 以及链路，以便于配置 DMZ 策略，如下图所示：

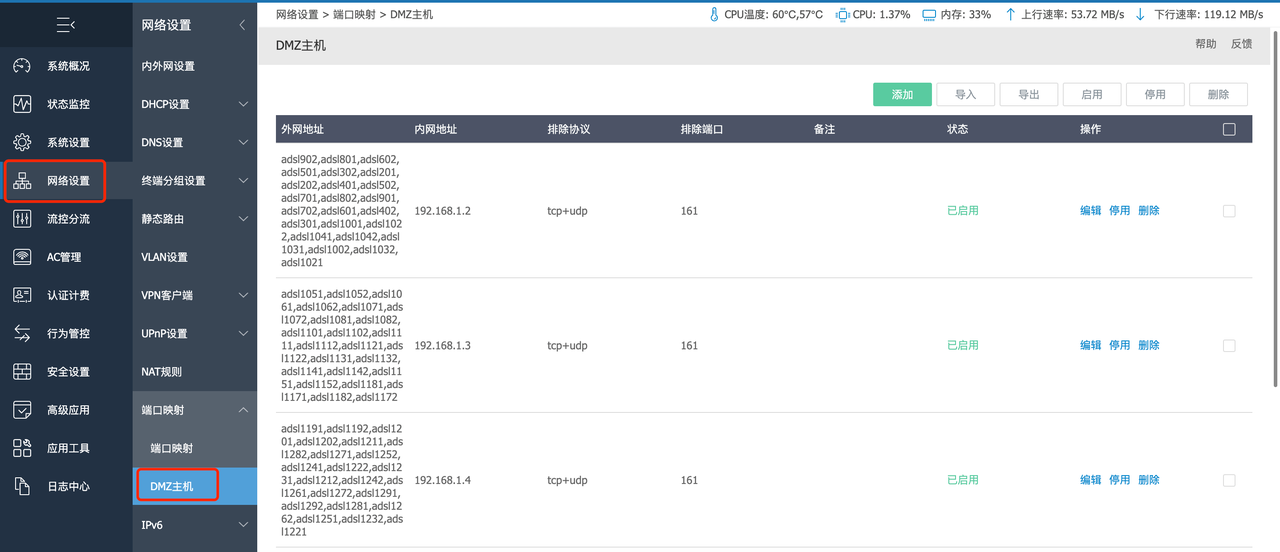

一台软路由对多台设备配置 DMZ 后效果，请注意此链路与分流链路对应：

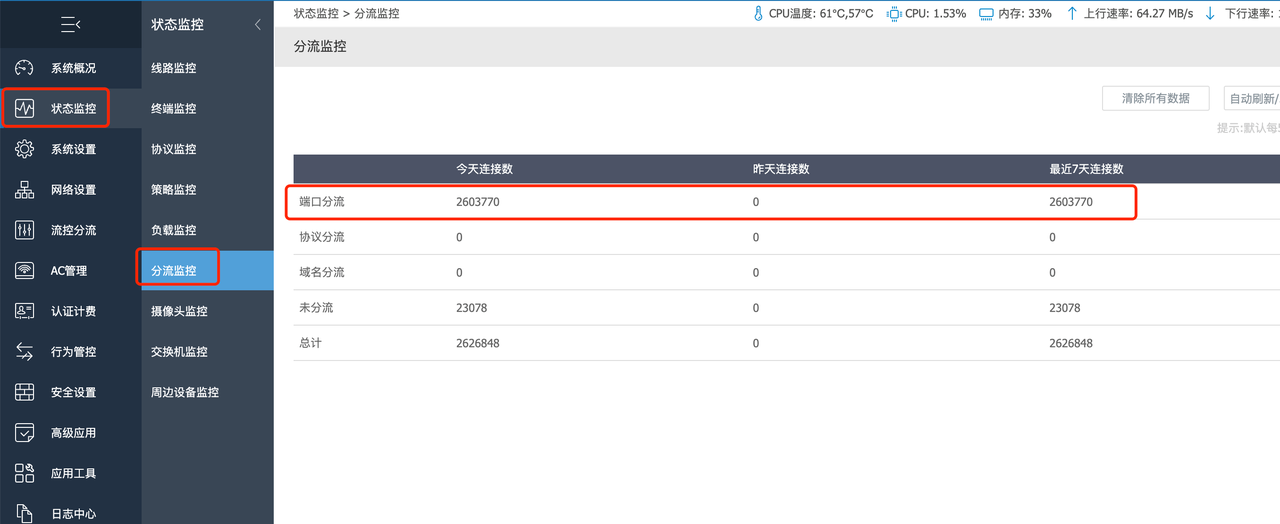

配置完成，服务器上线之后，可以通过状态监控终端监控连接详情，查看分流的效果。

注意：必须确保同出口链路下只有一条 DMZ 策略，如果同出口链路存在有多条 DMZ 策略会导致 DMZ 策略失效。

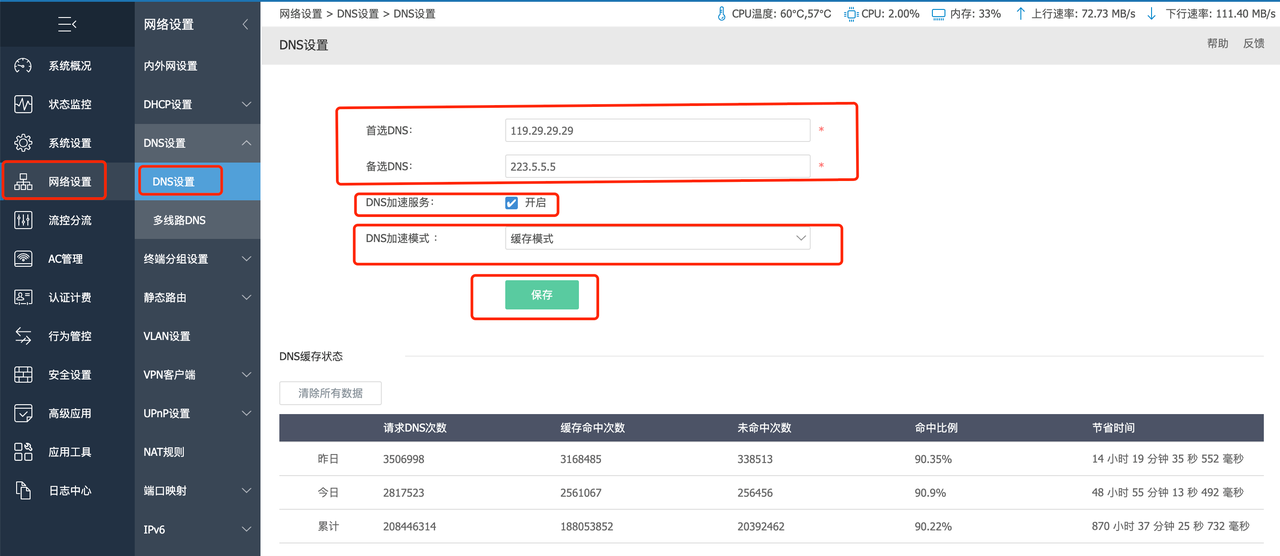

8. DNS 加速缓存配置

此配置主要用来加快 DNS 解析，减少解析失败率；请注意缓存模式不可配置终端设备 DNS 为网关地址。
