HP 服务器 RAID 配置指南
一、HP DL380 G7
基本信息
| 项目 | 说明 | | 服务器型号 | HP DL380 G7 | | 控制器 | HP Smart Array P410i | | 快捷键 | F8 | | 操作环境 | Legacy BIOS 启动 |
配置步骤
步骤 1：进入 RAID 配置界面
- 开机自检 → 屏幕出现提示：
Press any key to view Option ROM messages
→ 按任意键显示详细硬件信息
- 继续自检 → 出现：
Slot X: HP Smart Array P410i Controller
稍后提示：
Press <F8> to run the Option ROM Configuration for Arrays Utility

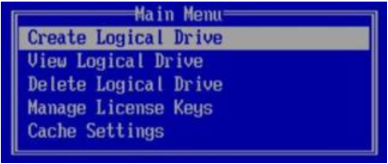

→ 立即按 F8 进入 RAID 配置界面

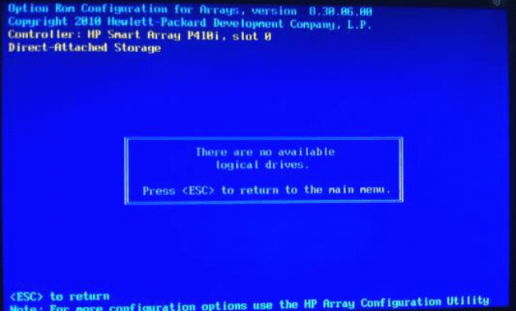

步骤 2：查看现有阵列
主菜单中选择 View Logical Drive 可查看现有阵列（未配置时为空）→ 按 Esc 返回。

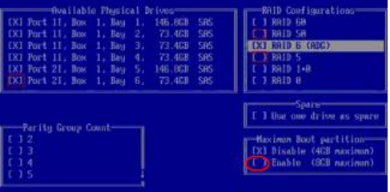

步骤 3：创建新阵列
选择 Create Logical Drive → Enter。

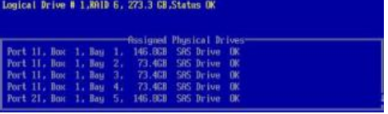

步骤 4：配置阵列参数
配置界面操作说明：
| 操作 | 说明 | ||| | ↑ / ↓ | 滚动选择硬盘 | | 空格 | 选中/取消（X = 已选） | | Tab | 切换至 RAID Level、Size、Stripe Size 等参数 |
建议配置：
- RAID Level：按需选择 RAID 0/1/5
- Size：默认为最大可用容量
步骤 5：确认并保存
- 按 Enter 确认配置
- 按 F8 保存配置
步骤 6：验证
返回主界面 → View Logical Drive 可查看新建阵列信息。
💡 提示：
- 若未及时按 F8，重启重试
- 配置保存后无需手动初始化，首次写入时自动后台初始化（BGI）
二、HP DL388 G9
基本信息
| 项目 | 说明 | ||| | 服务器型号 | HP DL388 G9 | | 控制器 | HP Smart HBA / Smart Array Gen9+ | | 快捷键 | F10 | | 操作环境 | UEFI BIOS + 图形化 HP Smart Storage Administrator (SSA) |
进入 SSA

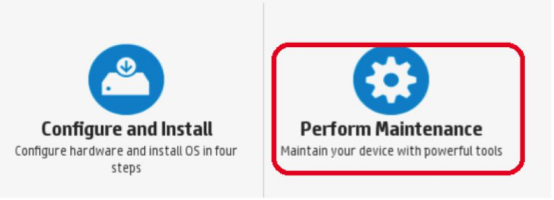

步骤 1：进入 System Utilities

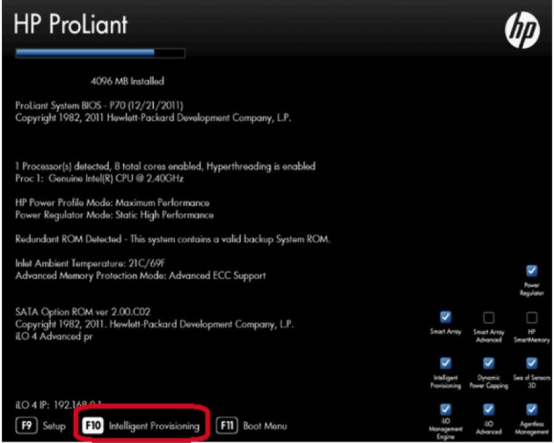

开机 → 按 F10 进入 System Utilities。

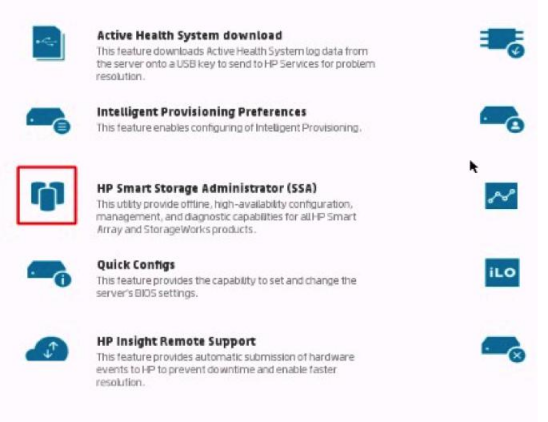

步骤 2：选择 SSA
选择 HP Smart Storage Administrator (SSA) → Enter。
创建 Array（物理磁盘组）

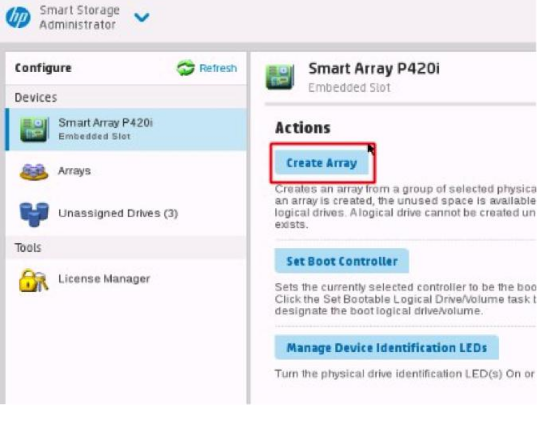

步骤 3：进入创建 Array

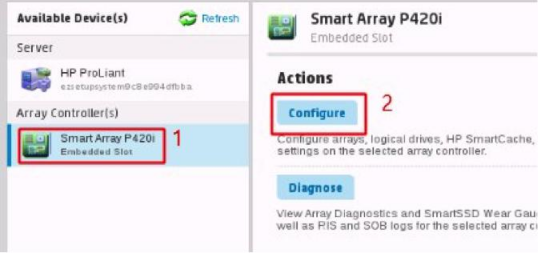

导航路径：Main Screen → Configure → Create Array

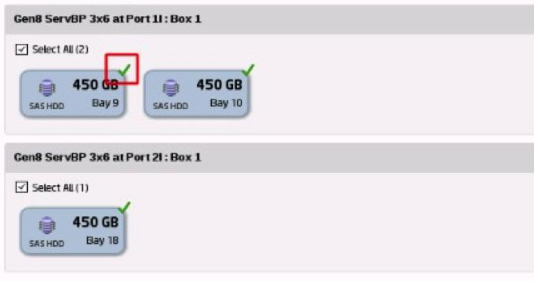

步骤 4：选择成员盘
勾选目标硬盘（✅ 绿勾 = 已选），支持跨背板选择。

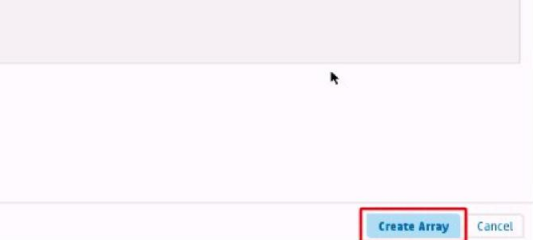

步骤 5：确认创建 Array
点击右下角 Create Array 按钮。
创建 Logical Drive（逻辑卷）

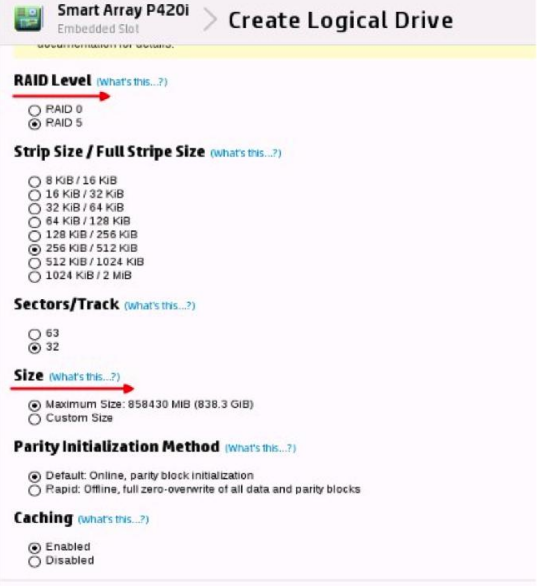

步骤 6：创建 Logical Drive
返回上级 → 选择 Create Logical Drive。
配置参数：
| 字段 | 说明 | ||| | RAID Level | 选择 RAID 0/1/5/6/10 等 | | Size | 默认为最大容量（单位：GB/MB），可手动缩小 | | Stripe Size | 建议默认（64KB 通用） | | Drive Write Cache | 有电池/Flash-Backed Write Cache 时启用 |

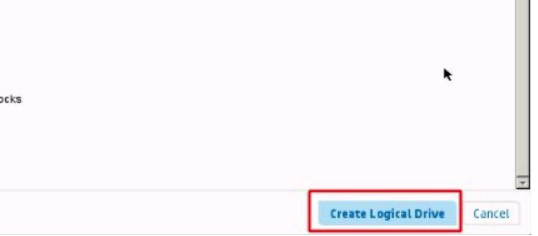

步骤 7：确认创建 Logical Drive
点击右下角 Create Logical Drive。
步骤 8：预览并完成
预览界面 → 点击 Finish 开始创建。

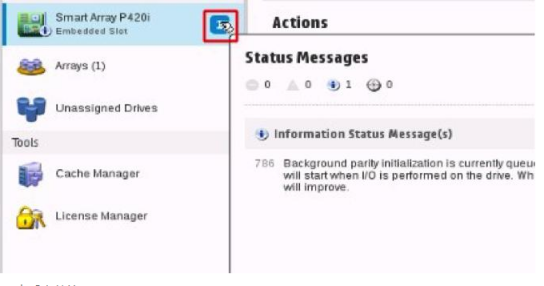

步骤 9：查看创建结果
创建完成后，主界面显示状态：
| 状态 | 颜色 | 说明 | |||| | OK | ✅ 绿色 | 健康 | | Degraded | 🟡 黄色 | 降级 | | Failed | 🔴 红色 | 故障 |
查看详细信息

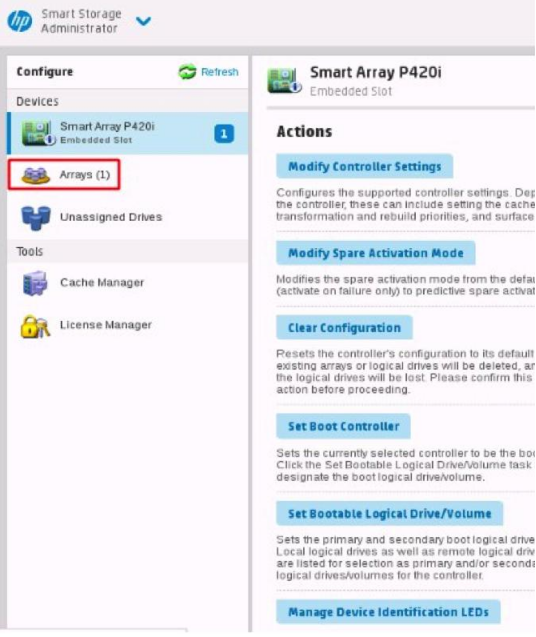

步骤 10：查看 Array 详情
点击 Array 可查看：
- 磁盘数量、类型、RAID 级别、总容量

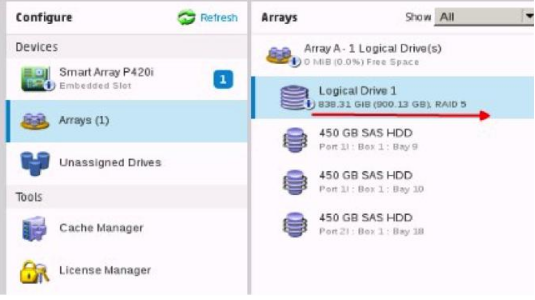

步骤 11：查看 Logical Drive 详情
点击 Logical Drive 可查看：
- 卷标识、大小、状态、缓存策略、BGI 进度（若在初始化）
高级功能
| 功能 | 说明 | ||| | Online Capacity Expansion | 在线扩容（需预留空闲盘） | | Rapid Parity Initialization (RPI) | RAID 5/6 快速初始化 | | 日志查看 | Actions → View Controller Logs |
附：HP RAID 术语对照表
| 英文术语 | 中文说明 |
|---|---|
| Logical Drive | 逻辑驱动器（虚拟磁盘） |
| Array | 阵列（物理磁盘组） |
| Stripe Size | 条带大小 |
| BGI (Background Initialization) | 后台初始化 |
| RPI (Rapid Parity Initialization) | 快速奇偶校验初始化 |
| Flash-Backed Write Cache (FBWC) | 闪存备份写缓存 |
| Online Capacity Expansion | 在线容量扩容 |
| Degraded | 降级（阵列有盘故障但仍可运行） |
| Failed | 故障（阵列不可用） |
