LSI SAS2208 RAID 配置指南

基本信息

Part 1：Legacy / Dual BIOS 模式（Ctrl+H）

配置步骤

步骤 1：进入 WebBIOS

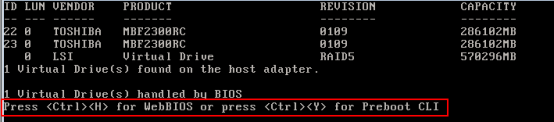

启动时屏幕出现提示：

Press <Ctrl><H> for WebBIOS or <Ctrl><Y> for Preboot CLI

按 Ctrl+H 进入 WebBIOS。

步骤 2：选择适配器

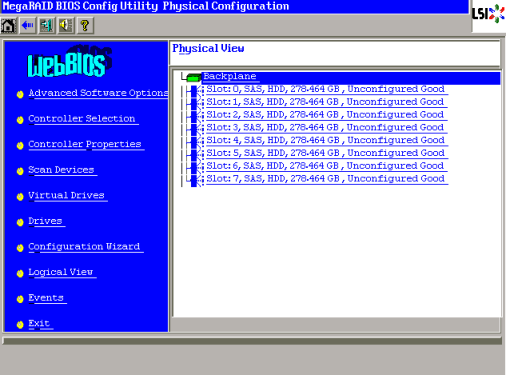

进入 Adapter Selection → 选择 LSI SAS2208 → 点击 Start。

步骤 3：启动配置向导

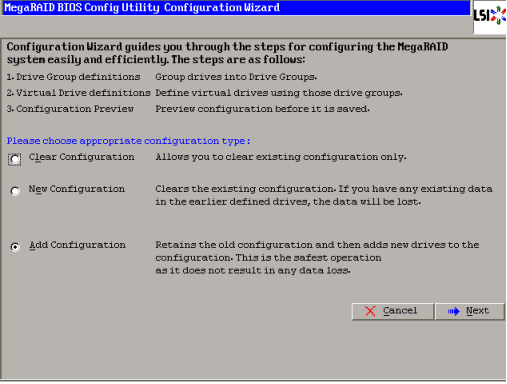

进入 WebBIOS 主界面 → 左侧导航栏选择 Configuration Wizard。

步骤 4：选择配置方式

| 选项 | 说明 | ||| | Clear Configuration | ❌ 清空所有 RAID（危险！） | | New Configuration | ❌ 清空 + 新建（危险！） | | Add Configuration | ✅ 保留旧 RAID，新增（推荐） |

选择 Add Configuration → Next → Yes。

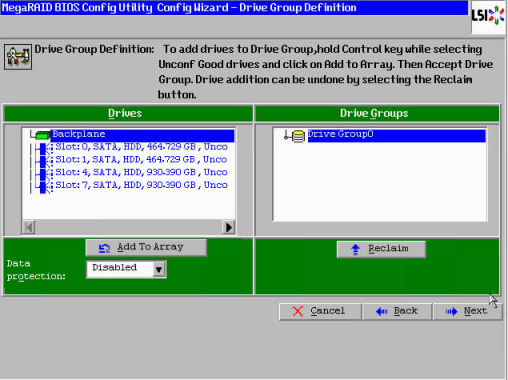

步骤 5：手动配置

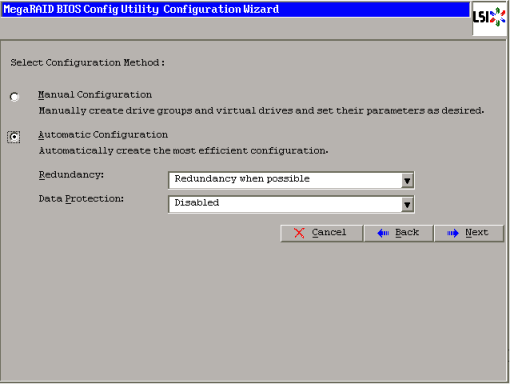

选择 Manual Configuration → Next。

步骤 6：添加硬盘到阵列组

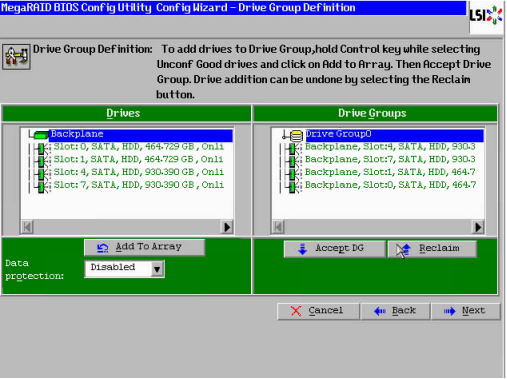

1. 左侧 Drives 区域选中硬盘
2. 点击 Add To Array 移入右侧 Drive Groups

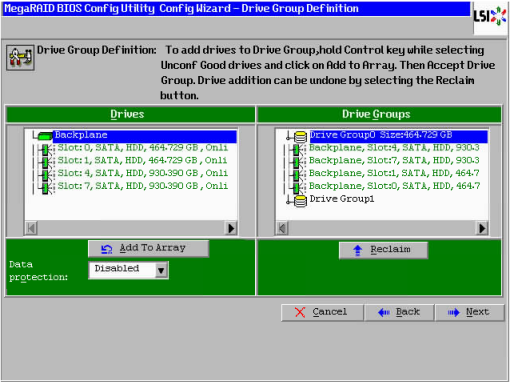

步骤 7：确认阵列组

点击 Accept DG → Next。

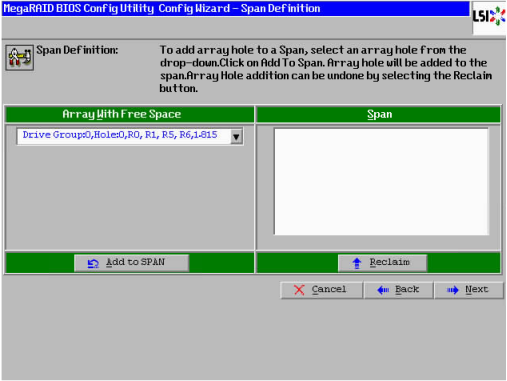

步骤 8：定义 Span

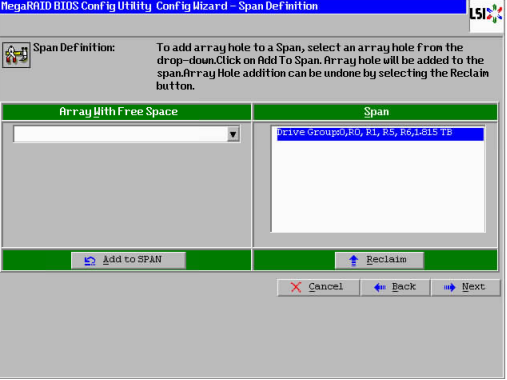

进入 Span Definition 界面：

1. 在 Array With Free Space 区域选择 DG
2. 点击 Add To SPAN

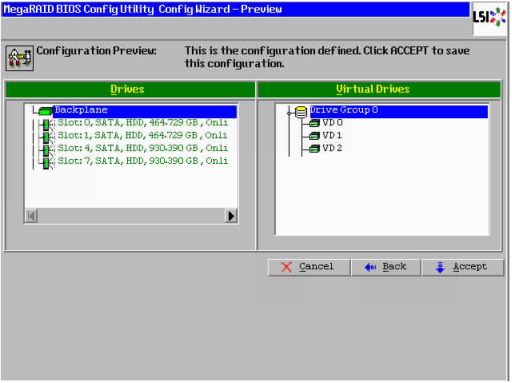

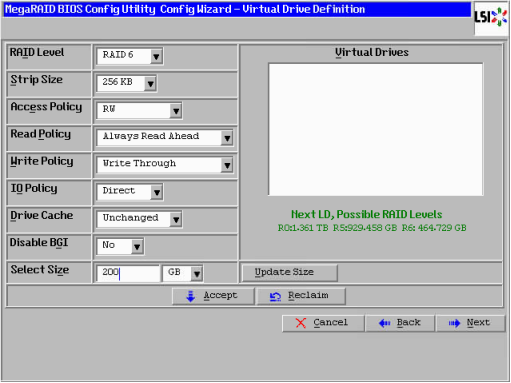

步骤 9：定义虚拟磁盘

进入 Virtual Drive Definition 界面：

• 设置 RAID Level
• 设置 容量
• 点击 Next → Accept

步骤 10：确认保存

确认配置 → Yes 保存 → Yes 初始化（可选）。

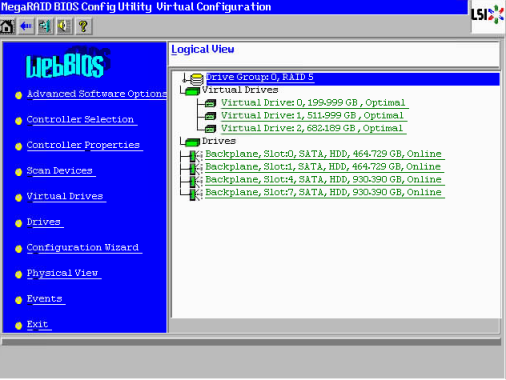

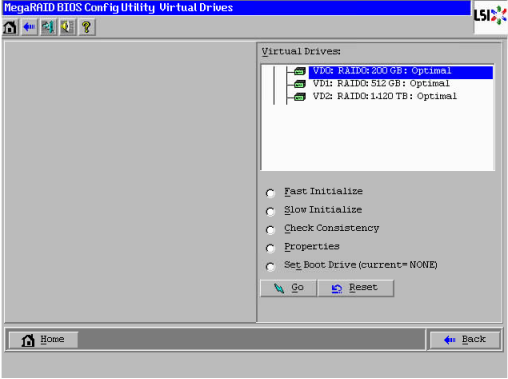

步骤 11：验证状态

初始化完成后 → 返回 Home → 进入 Logical View 查看状态。

• Optimal = 正常

Part 2：UEFI 模式（BIOS 内配置）

配置步骤

步骤 1：进入 BIOS

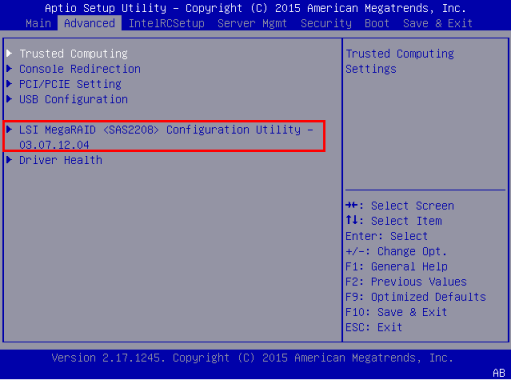

启动时按 Del 进入 BIOS → 切换到 Advanced 页签。

步骤 2：选择控制器

选择 LSI SAS2208 控制器 → Enter。

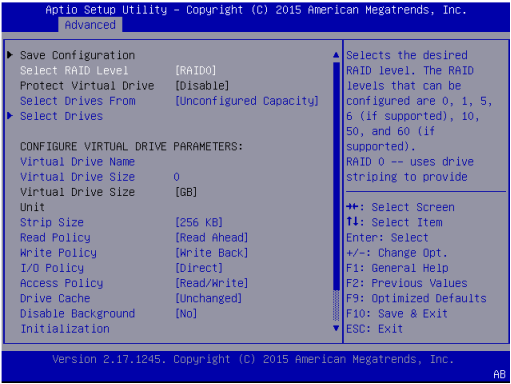

步骤 3：创建虚拟磁盘

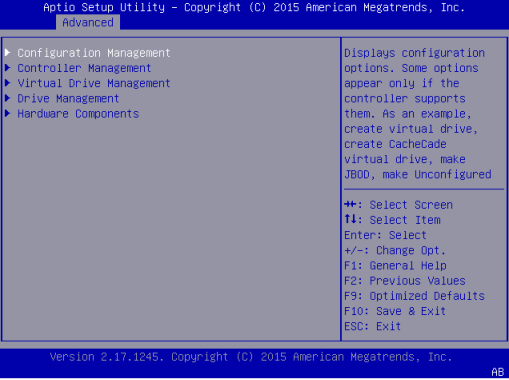

进入 Configuration Management → Create Virtual Drive。

步骤 4：配置 RAID

1. Select RAID Level → 选择 RAID 类型（如 RAID 0/1/5 等）→ Enter
2. Select Drives From → Unconfigured Capacity
3. 选择硬盘 → Enable → Apply Changes → OK

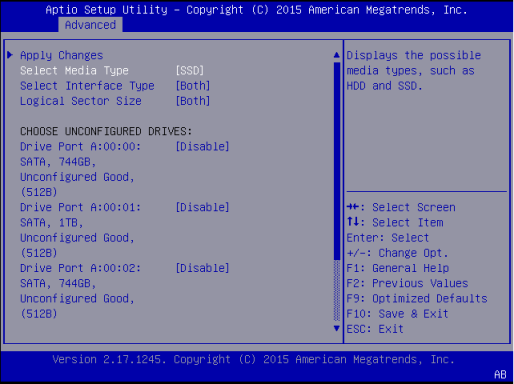

步骤 5：保存配置

Save Configuration → Confirm → Enable → Yes → OK。

步骤 6：验证与退出

1. 进入 Virtual Drive Management 查看状态
2. 连续按 Esc 退出 → 按 F10 保存 BIOS → 重启
