LSI SAS2308 RAID 配置指南

基本信息

Part 1：Legacy / Dual BIOS 模式（Ctrl+C）

配置步骤

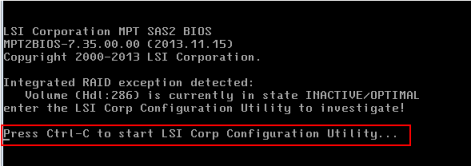

步骤 1：进入 SAS 配置界面

启动时屏幕出现提示 Press Ctrl-C...，立即按 Ctrl+C 进入。

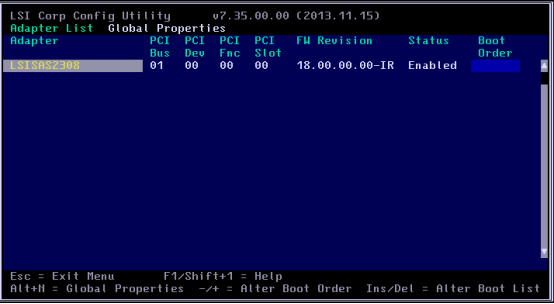

步骤 2：进入 CU 主界面

成功进入后显示 CU（Configuration Utility） 主界面。

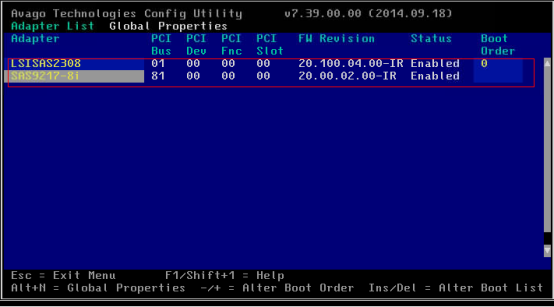

步骤 3（可选）：设置 Boot Order

多卡场景下可调整启动顺序：

1. 进入 Boot Order

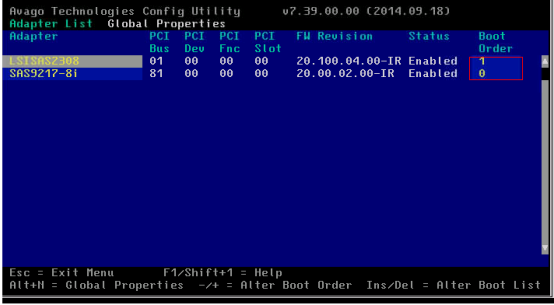

2. 选择启动设备的优先级

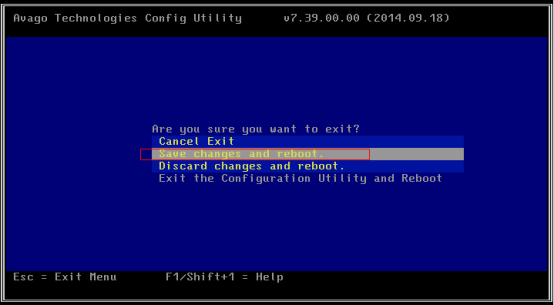

3. 选择 Save changes and reboot. 保存并重启

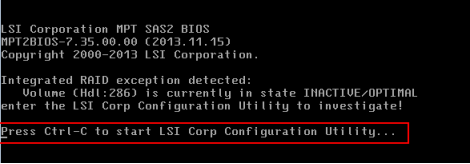

步骤 4：重启后再次进入

重启后需再次按 Ctrl+C 重新进入 CU。

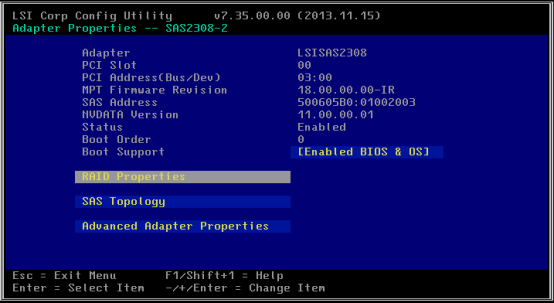

步骤 5：进入控制器属性

选择 LSI SAS2308 → Enter → 进入 Adapter Properties。

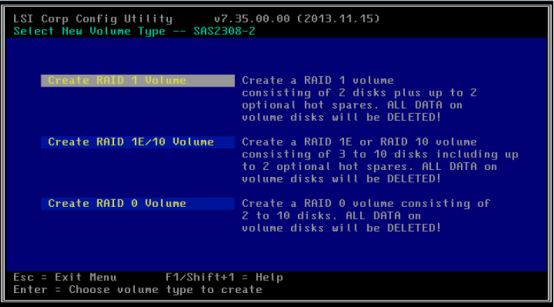

步骤 6：创建 RAID 卷

进入 RAID Properties → 选择 Create raid Volume。

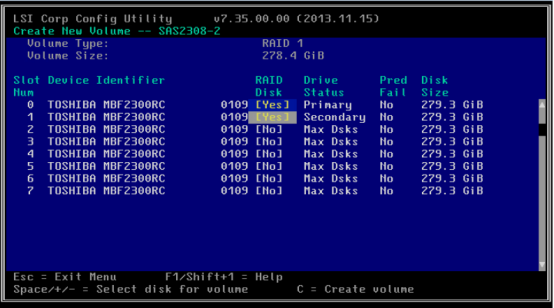

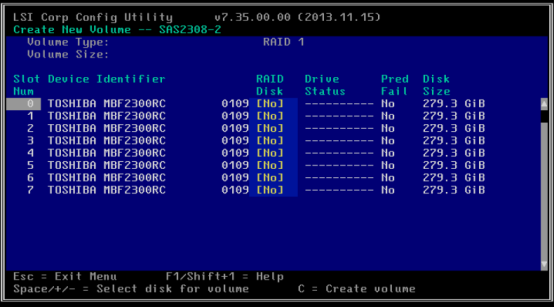

步骤 7：添加硬盘

在 Create New Volume 界面：

• 在 RAID Disk 列按空格键切换状态
• Yes = 已加入当前 RAID
• No = 未加入当前 RAID

步骤 8：保存配置

按 C → 选择 Save changes then exit this menu → Enter。

步骤 9：验证配置

可通过 View Existing Volume 验证 RAID 配置是否成功。

Part 2：UEFI 模式（F11 → Device Manager）

配置步骤

步骤 1：进入 Boot Manager

启动时按 F11 → 进入 Boot Manager。

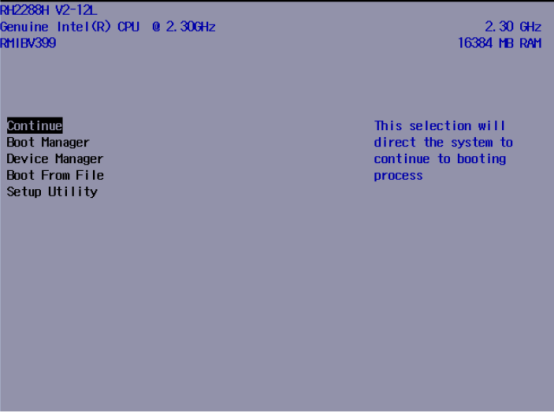

步骤 2：进入 Device Manager

按 Esc → 选择 Device Manager → Enter。

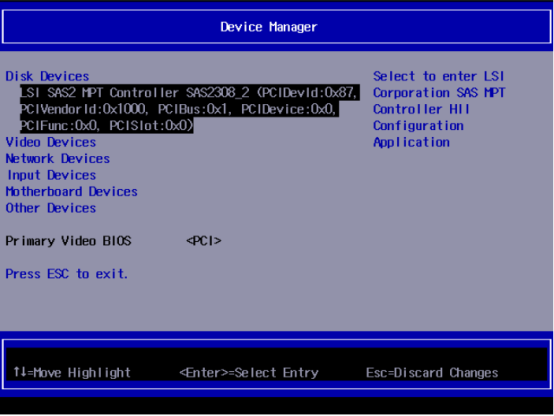

步骤 3：选择控制器

进入 Disk Devices → 选择 LSI SAS2308 → Enter。

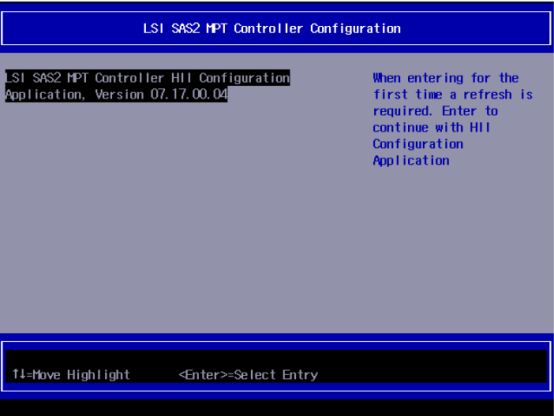

步骤 4：进入控制器配置

依次选择：

1. LSI SAS2 MPT Controller Configuration → Enter

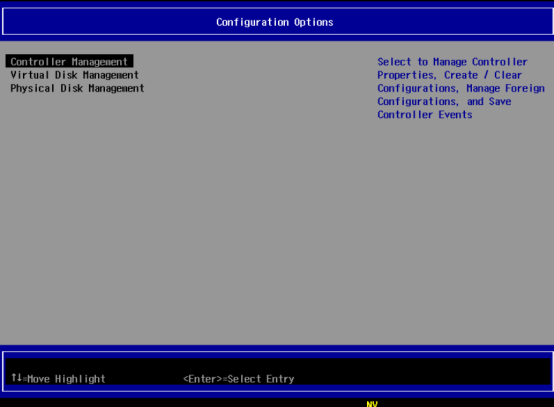

2. Configuration Options → Enter

步骤 5：创建配置

1. 选择 Controller Management
2. 选择 Create Configuration

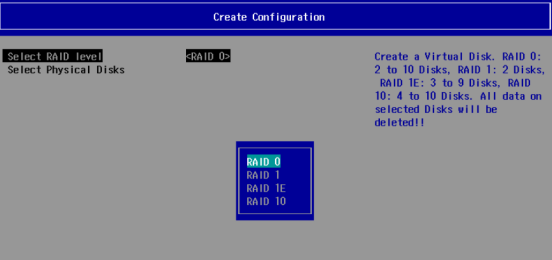

步骤 6：选择 RAID 级别

Select RAID level → 选择所需级别（如 RAID 0 / RAID 5）→ Enter。

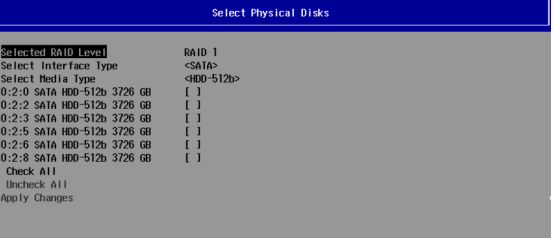

步骤 7：选择物理硬盘

1. 进入 Select Physical Disks
2. 选择要加入的硬盘
3. 选择 Apply Changes 确认

步骤 8：确认并完成

1. 在 Confirm 界面勾选 [X]
2. 选择 Yes → OK

步骤 9：验证状态

进入 Virtual Disk Management → Manage Virtual Disk Properties 查看 RAID 状态。
